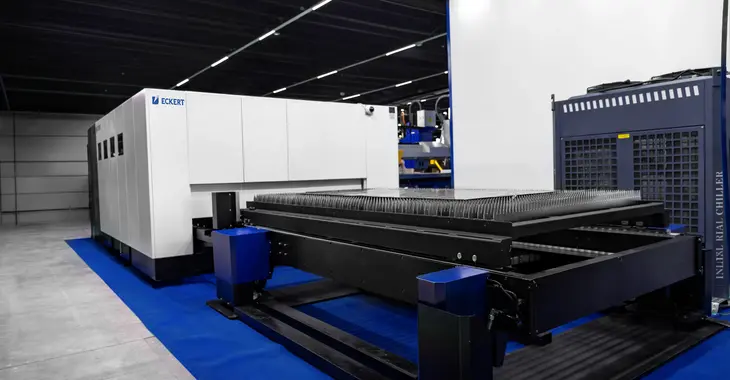

I CNC-laserskärmaskiner spelar inte bara själva skärprocessen en viktig roll, utan även hur materialet förbereds och byts ut. Det är inom detta område som automatiska pallbytessystem används, vilket gör att arbetsborden kan bytas utan manuellt ingripande av operatören.

Lösningar av detta slag gör det möjligt att separera skärprocessen från den övriga processen.

Lösningar av denna typ gör det möjligt att separera skärprocessen från lastnings- och lossningsoperationerna, och hela sekvensen för pallbyte utförs automatiskt, under kontroll av CNC-styrningen och säkerhetssystemen.

Varför pallväxling används i CNC-lasermaskiner

I maskiner som är utrustade med ett enda arbetsbord kräver varje arkbyte att skärprocessen stoppas. Aktiviteter som att ladda nytt material eller samla in kapade delar upptar arbetsområdet och orsakar avbrott i maskinens drift. Det automatiska pallbytessystemet gör det möjligt att separera:

• den tekniska process som utförs i arbetsområdet,
• arbetsområdet,
• lastnings- och lossningsoperationer som utförs utanför området.

Detta gör det möjligt att förbereda nästa materialark parallellt med den pågående skärningen, utan att involvera arbetsområdet.Denna lösning underlättar upprätthållandet av produktionskontinuitet och organiserar arbetsorganisationen vid CNC laserskärmaskinen.

Hur styrs den automatiska pallbytesprocessen från CNC-styrningen

Utbytesprocessen initieras av operatören direkt från CNC-styrenheten, vanligtvis med en enda funktion eller ett kommando. När detta har initierats går maskinen in i ett särskilt palettbytesläge.

I en typisk sekvens körs:

• verifierar systemet säkerhetsvillkor och kontrollobjekt,
• pallen som är placerad i arbetsområdet lämnar skärzonen,
• en andra pall, förberedd utanför arbetsområdet, går in i arbetspositionen,
• efter avslutat byte går maskinen i beredskap för fortsatt drift.

Operatören styr inte manuellt arbetsbordets rörelse. Hela sekvensen utförs automatiskt och på ett repetitivt sätt av CNC-styrningen.

Säkerhet vid automatisk pallväxling i en laserskärmaskin

Automatiskt pallbytessystem i laserskärmaskiner är nära kopplat till maskinens säkerhetssystem. Deras syfte är att skydda operatören från tillträde till arbetsområdet och att se till att bordets rörelser kontrolleras.

Typiska säkerhetskomponenter är bland annat:

• Säkerhetsdörrar, vars stängning är ett villkor för att starta sekvensen,
.
• Skyddshölje för skärzonen, som fungerar som en barriär mot laserstrålning,
.
• Positionssensorer för pallarna och locken, som bekräftar att de successiva stegen utförs korrekt,
.
• logiska förreglingar i cnc-styrningen, som förhindrar att utbytet påbörjas under ouppfyllda förhållanden,

Operatören initierar processen, medan den säkra processen är helt övervakad av maskinautomation och integrerade säkerhetssystem.

Påverkan av automatiska pallväxlare på arbetsorganisation och materialflöde

Från produktionsorganisationens synpunkt organiserar det automatiska pallbordet laserstationens arbete. Operatören kan förbereda nästa materialark utanför arbetsområdet, utan att vänta på att den aktuella skärcykeln ska avslutas.

I praktiken innebär detta följande:

• minska teknisk stilleståndstid,
• upprätthålla en repeterbar arbetsrytm för maskinen,
• ordna materialflödet runt CNC-lasern,
• underlätta arbetsschemaläggning på ett produktionsskift.

Den här lösningen är tillämplig både vid seriell produktion och vid frekventa förändringar av material eller order.

Pallsystem i en automatiserad produktionslinje

I moderna industrianläggningar blir det automatiska pallväxlingssystemet i allt högre grad en del av en större, automatiserad produktionslinje. Pallväxlingssystemet kan integreras med ytterligare moduler såsom automatiska arkmatningssystem, arbetsstyckesmottagning, materialförvaring eller interna transportsystem.

Följande funktioner är också tillgängliga.

Tack vare detta kan CNC laserskärmaskin arbeta i delvis eller helt automatiserat läge, vilket är särskilt viktigt i produktion med en hög grad av upprepbarhet och i applikationer som kräver obemannad drift.

Sammanfattning

Det automatiserade pallbordet är en systemlösning som kombinerar arbetsbordsmekanik, CNC-styrning och säkerhetssystem till en enda sammanhängande process. Det möjliggör säker och reproducerbar pallväxling, organiserar arbetet och lägger grunden för ytterligare automatisering av laserarbetsstationer och hela produktionslinjer.
