Ren vattenskärning (pure waterjet) är en variant av vattenskärningsteknik där materialet separeras enbart med hjälp av vattenstrålens kinetiska energi vid ultrahögt tryck - utan tillsats av ett slipmedel. I praktiken innebär detta andra processegenskaper än vid klassisk vattenskärning: ett annat materialområde, andra typiska tjocklekar och andra kriterier för parameterval.

I den här artikeln förklarar vi vad ren vattenskärning är, hur den fungerar, vad den används till och hur den kan jämföras med vattenskärning. Vi visar också ett exempel på processen med parametrar: skärning av kolfiber med ren vattenstråle på en CNC-maskin Opal Waterjet Combo.

Vad är ren vattenskärning (pure waterjet cutting)?

Pure waterjet (ren vattenskärning) är en skärteknik där en vattenstråle med ultrahögt tryck strömmar genom en mycket liten munstycksöppning (orifice), vilket skapar en tunn och koncentrerad ström av hög energi. Materialet separeras genom mikroerosion och "rivning" av strukturen i strålens influensområde.

En viktig egenskap hos ren vattenstråle är frånvaron av fasta partiklar i strålen. Till skillnad från abrasiv vattenskärning (AWJ), där ett slipmedel (t.ex. granat) doseras i vattnet, beror påverkan på materialet i ren vattenskärning enbart på vattenstrålens kinetiska energi. Denna metod används därför främst för skärning av mjuka, flexibla, fibrösa och temperaturkänsliga material

Hur ren vattenskärning fungerar - steg-för-steg arbetsprincip

Processen med ren vattenskärning kan beskrivas i flera steg:

• Trycksättning av vattnet i en högtryckspump till en nivå av flera tusen bar.
• Skärning med vatten.
• Stabilisering av flödet och tillförsel av vatten till skärhuvudet.
• Uformning av vatten.
• Formering av strålen på ett munstycke med mycket liten diameter, vilket omvandlar tryck till rörelseenergi i strålen.
• Strålens effekt på materialet - eroderar och separerar materialet längs skärbanan.

Vid ren vattenskärning är strålens stabilitet och munstyckets geometri och kvalitet av stor betydelse. För processer som kräver hög precision används bland annat munstycken med mycket små diametrar (t.ex. 0,1 mm), vilket förbättrar koncentrationen av energi i strålen och gör det lättare att skära tunna arbetsstycken.

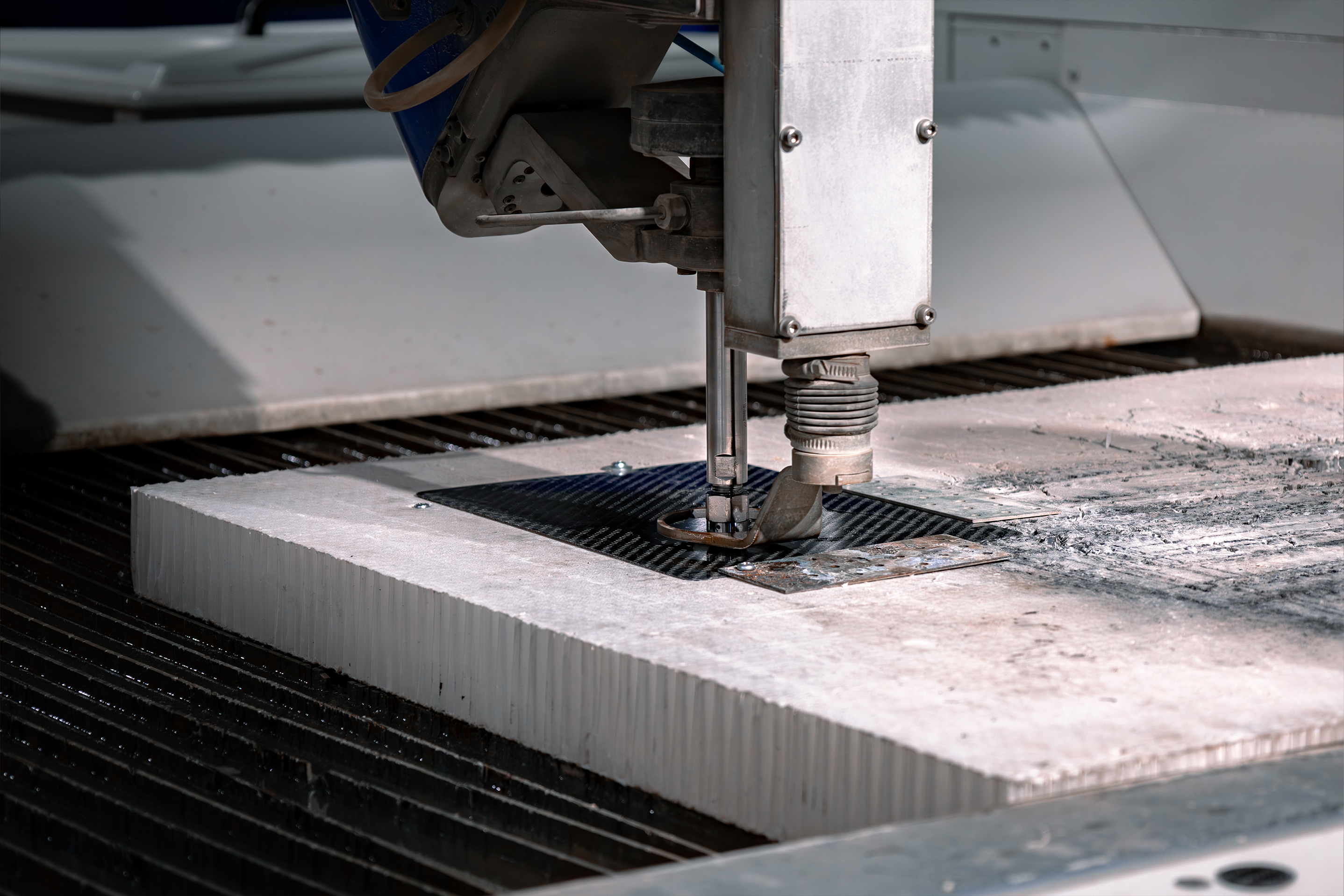

Kolfiberskärning i klarvatten (ren vattenstråle) på Opal Waterjet Combo-maskin.

Skärning med ren vattenstråle kontra abrasiv vattenstråle (AWJ) - viktiga skillnader

Båda teknikerna använder högtrycksvatten, men i praktiken har de olika användningsområden. Ren vattenstråle är optimerad för mjuka och känsliga material, medan abrasiv vattenstråle (AWJ) utökar kapaciteten till hårda material (inklusive metaller) genom tillsats av ett slipmedel.

Det är värt att betrakta den rena vattenstrålen och AWJ som två verktyg för olika materialgrupper. Om prioriteringen är frånvaron av slipande material, renheten i processen och säkerheten för det känsliga materialet - visar sig den rena vattenstrålen ofta vara det rätta valet. Om hårda eller tjockare material måste skäras - då är vattenskärning ett måste.Vilka material kan skäras med ren vattenskärning?.Mjuka och flexibla material.

• gummi och elastomerer,
• tekniska skum,
• isoleringsmaterial,
• tätningsmedel och tätningsmaterial,

I dessa applikationer är karaktären av ren vattenstråleverkan, som möjliggör exakt separation av materialet utan krossning, sträckning eller lokal skada på strukturen, avgörande.Plaster och laminat.För många plaster och laminat används renvattenskärning främst där processrenhet och integration med ytterligare produktionssteg är viktigt. Avsaknaden av slipmedel innebär att arbetsstyckena inte behöver rengöras ytterligare efter skärning och kan dirigeras direkt för montering, limning eller vidare bearbetning.Kompositer (t.ex. kolfiber).Ett av de viktigaste användningsområdena för ren vattenskärning är kompositmaterial, i synnerhet kolfiber (CFRP). Avsaknaden av slipmedel i strålen minskar vanliga problem såsom:

• kontaminering av kompositstrukturen med abrasiva korn,
• mikroskador på fibrer,
• försämrad kantkvalitet,

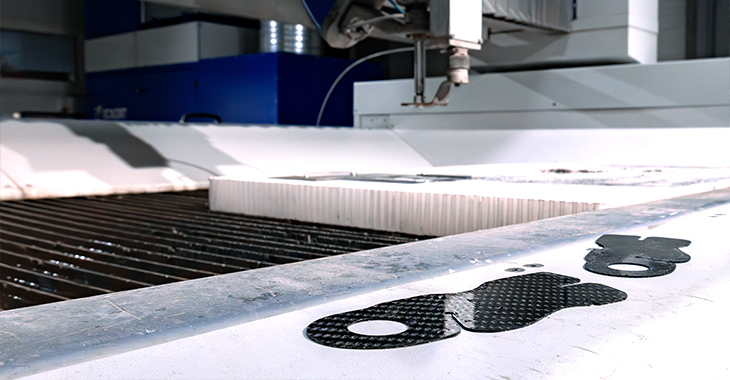

Processexempel: skärning av kolfiber med rent vatten på en Opal Waterjet Combo.Kolfiber (CFRP) är ett material med en fibrös och skiktad struktur. I många tillämpningar är det viktigt att bibehålla kantkvaliteten och minska temperaturpåverkan på bindemedlet och fibrerna. Av denna anledning väljs ibland ren vattenstråle för skärning av detaljer tillverkade av CFRP.I exemplet som presenteras här används en CNC-maskin Opal Waterjet Combo.Parametrar för skärprocessen:

• diamantmunstycke: 0,1 mm
• Tryck: 4000 bar
• Skärhastighet: 3000 mm/min

Fördelar och begränsningar med ren vattenjet-teknik.Fördelar till följd av avsaknaden av slipmedel:

• hög processrenhet - inget slam eller sliprester på kanten eller i materialets struktur,
hög processrenhet - inget slam eller sliprester på kanten eller i materialets struktur.
• gynnsamma förhållanden för känsliga material (mjuka, fibrösa, skiktade),
• möjligheten att uppnå en mycket smal skärspalt med små munstycksdiametrar,

Begränsningar som måste tas i beaktande vid val av teknik:

• begränsad skärkapacitet i hårda material (inklusive metaller),
• kantkvalitetens beroende av valet av parametrar (tryck, munstycksdiameter, matningshastighet),
• i många tjockare material behov av att byta till vattenväggsskärning.

Frekvent ställda frågor (FAQ)

Kan man skära metaller med ren vattenskärning?
Nej. För metallskärning med vattenskärningsteknik används oftast vattenväggsskärning (AWJ), eftersom vatten ensamt oftast inte ger tillräcklig skärkapacitet.

Behövs det ett slipmedel för att skära kolfiber?
Nej. I många fall ger rent vatten bättre kantkvalitet än abrasiv vattenskärning.

Varför används mycket små munstycken (t.ex. 0,1 mm)?
Den mindre munstycksdiametern ger en smalare och mer koncentrerad stråle, vilket möjliggör exakt skärning av tunna material och detaljer med små radier.

Hur fungerar vattenskärning?

Hur påverkar skärhastigheten kantkvaliteten?
För hög hastighet kan försämra separationen av materialstrukturen (t.ex. i fiberkompositer), och för låg hastighet kan i onödan öka processtiden. Därför väljs parametrarna efter material, tjocklek och kantkvalitet som krävs.

Sammanfattning

Ren vattenskärning (ren vattenskärning) är en specialiserad CNC-skärteknik för precisionsbearbetning av känsliga, mjuka och kompositmaterial. Avsaknaden av abrasiva medier, avsaknaden av termiska effekter och processens höga renhet gör denna metod tillämplig där klassiska tekniker misslyckas.

Ren vattenstråle ersätter inte abrasiv vattenstråle eller andra skärmetoder utan kompletterar dem
