Skärhuvudet är en av de viktigaste enheterna i alla laserskärmaskiner. Det är där laserstrålen är exakt fokuserad och skärgasen riktas mot materialet. Huvudets skick avgör kantens kvalitet, processens stabilitet och tillförlitligheten i maskinens drift på lång sikt.

I den här artikeln förklarar vi hur CNC-laserskärhuvudet fungerar och vilken roll dess viktigaste driftskomponenter har: linsen i kassetten, linskassettenheten, den keramiska ringen och munstycket. De frågor som beskrivs relaterar direkt till de operationer som visas i den medföljande videon.

Vad är ett CNC-laserskärhuvud och hur fungerar det

CNC laserskärhuvudet är den sista komponenten i ett fiberlaserskärsystem. Dess uppgift är att mata in laserstrålen i materialet på ett strikt kontrollerat sätt och att upprätthålla stabila skärförhållanden medan maskinen är i rörelse.

I praktiken kombinerar huvudet tre funktioner:

• optisk - fokusering av laserstrålen vid brännpunkten,
• gas - leverans och formning av skärgasstrålen,
• Mätning - kontroll av huvudets höjd över plåten,

För användaren innebär detta att även mindre smuts eller slitage på huvudets komponenter direkt kan påverkakvaliteten på laserskärningen.

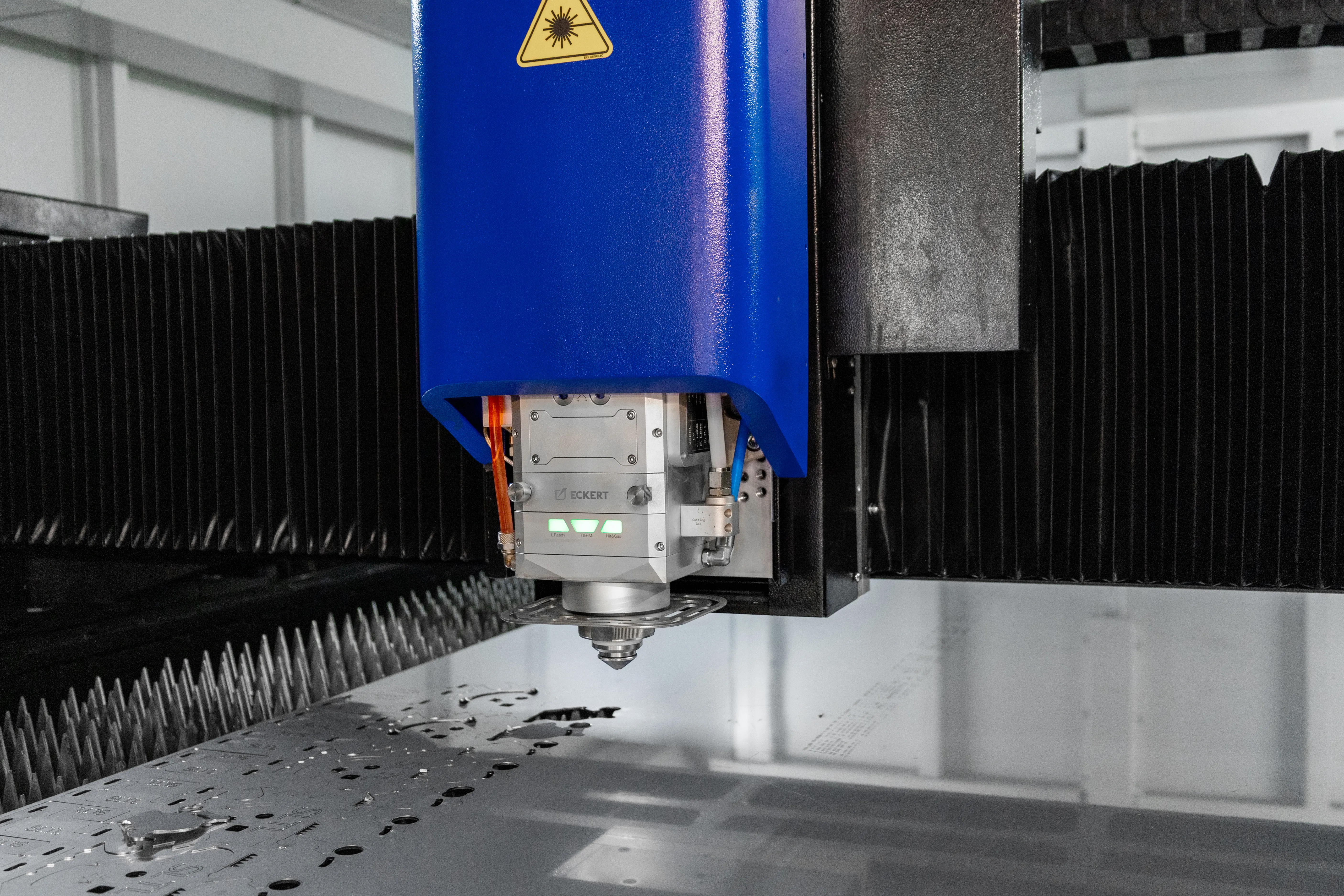

Skärhuvud för CNC-skärmaskin i fiberlaserteknik

Laserhuvudets komponenter som kräver drift och underhåll

Optisk lins

Linsen är ansvarig för att fokusera laserstrålen till en mycket liten punkt på materialets yta. För att skydda den från smuts och skador är den monterad i en sluten linskassett.

En sådan lösning:

• skyddar den optiska banan från damm och metallsplitter,
• underlättar underhållet,
• minskar risken för installationsfel.

En smutsig eller skadad lins resulterar i försämrad kantkvalitet, instabil kapning och en ökad risk för skador på andra huvudkomponenter.

Linspatronenhet (linspatronenhet).

Linspatronenheten är en komplett modul som innehåller skyddslins, tätningar och fästelement. Dess syfte är att hålla den optiska banan ren och förseglad.

Linspatronenheten är en komplett modul som innehåller skyddslinsen, tätningar och beslag.

Tack vare kassettens design:

• linsen kan tas bort och monteras på ett säkert sätt,
• servicetiden är kortare,
• Risken för kontaminering inuti huvudet minskar,

Användningen av en kassettdesign gör det lättare att upprätthålla renheten i den optiska banan och minskar variationen i huvudets driftsförhållanden, vilket främjar stabilitet och repeterbarhet i laserskärningsprocessen.

Keramisk ring i CNC-laserhuvud

Den keramiska ringen är placerad mellan huvudkroppen och munstycket. Den fungerar som en elektrisk isolator och är en nyckelkomponent i huvudets höjdkontrollsystem över materialet.

Den keramiska ytans klarhet har en direkt inverkan på:

• noggrannheten i mätningen av avståndet,
• stabiliteten i Z-axelns rörelse,
• säkerhet i skärprocessen,

Smuts, fukt eller metallavlagringar kan orsaka felaktiga avläsningar och öka risken för att huvudet kolliderar med materialet.

Skärmunstycke - en nyckelkomponent för skärkvalitet

Munstycket är den sista komponenten i laserhuvudet och ansvarar för att forma skärgasstrålen korrekt. Dess tekniska tillstånd påverkar direkt:

• kantkvalitet,
- kvaliteten på kanten
• bredden på skärgapet,
• effektiviteten vid avlägsnande av smält metall,

Blad är förbrukningsartiklar och bör inspekteras regelbundet och bytas ut om de är slitna eller skadade.

Diagram över konstruktionen av skärhuvudet på en CNC-fiberlaserskärmaskin med markerade manöverelement

Varför huvudkomponenterna kräver regelbundet underhåll

Under CNC laserskärning arbetar huvudet under tuffa förhållanden: hög temperatur, damm, metallångor och varierande gastryck. Med tiden leder detta till naturligt slitage på de förbrukningsbara komponenterna.

Regelbundet underhåll möjliggör:

• upprätthålla stabil skärprestanda,
• minska oplanerad stilleståndstid,
• skydda dyrare optiska komponenter,
• upprätthålla repeterbar kvalitet i produktionen.

Underhåll av CNC-laserskärhuvud - video

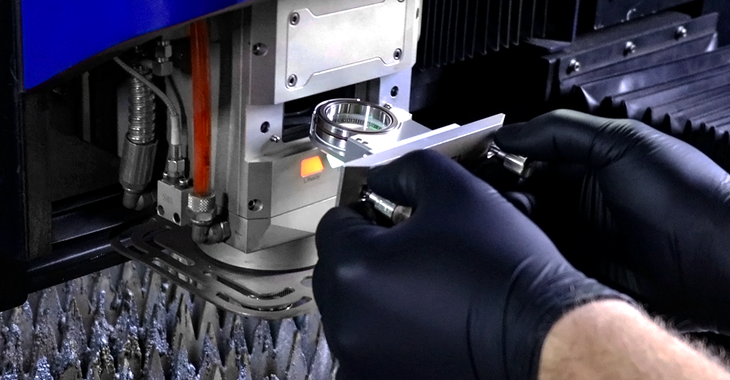

Följande video visar underhålls- och serviceåtgärder av ett CNC-laserskärhuvud, som utförs som en del av maskinens vanliga drift.

Videon fokuserar på säker hantering av huvudets manöverelement, utan att störa de tekniska parametrarna för skärprocessen.

Hur underhåll av skärhuvudet påverkar laserskärningens kvalitet

Ett korrekt underhållet skärhuvud säkerställer stabilt laserstrålefokus och jämnt gasflöde. Detta leder till bättre kantkvalitet, mindre splittring och repeterbarhet i skärprocessen.

Från användarens synvinkel och den person som överväger att köpa en CNC-laser är huvudets skick en av de viktigaste faktorerna som påverkar maskinens driftskostnader och tillförlitlighet.

God driftspraxis - vad du bör veta

För att upprätthålla stabiliteten i skärprocessen och minska risken för skador på laserskärhuvudet är det lämpligt att följa några grundläggande driftsregler.

• utför underhålls- och serviceåtgärder i en ren och torr miljö, skyddad från damm och fukt,
• skydda det optiska huvudets spår när du tar bort förbrukningsartiklar,
• förhindra direkt fingerkontakt med optiska ytor linser och skyddskomponenter,
• kontrollera regelbundet skicket på den keramiska ringen och munstycket, särskilt efter kollisioner eller långvarig kontinuerlig drift,
• använd endast rekommenderade rengöringsmedel och dammfria material,
• Innan maskinen startas efter underhållsarbete, kontrollera att huvudkomponenterna är korrekt monterade.

Detta tillvägagångssätt minskar risken för driftfel och underhåller skärhuvudet för att säkerställa stabil och repeterbar CNC-laserskärning.
