En ny era inom stenskärning – vattenskärningsmaskinen Waterjet från ECKERT

Opal Waterjet – en vattenskärare utvecklad för skärning av sten

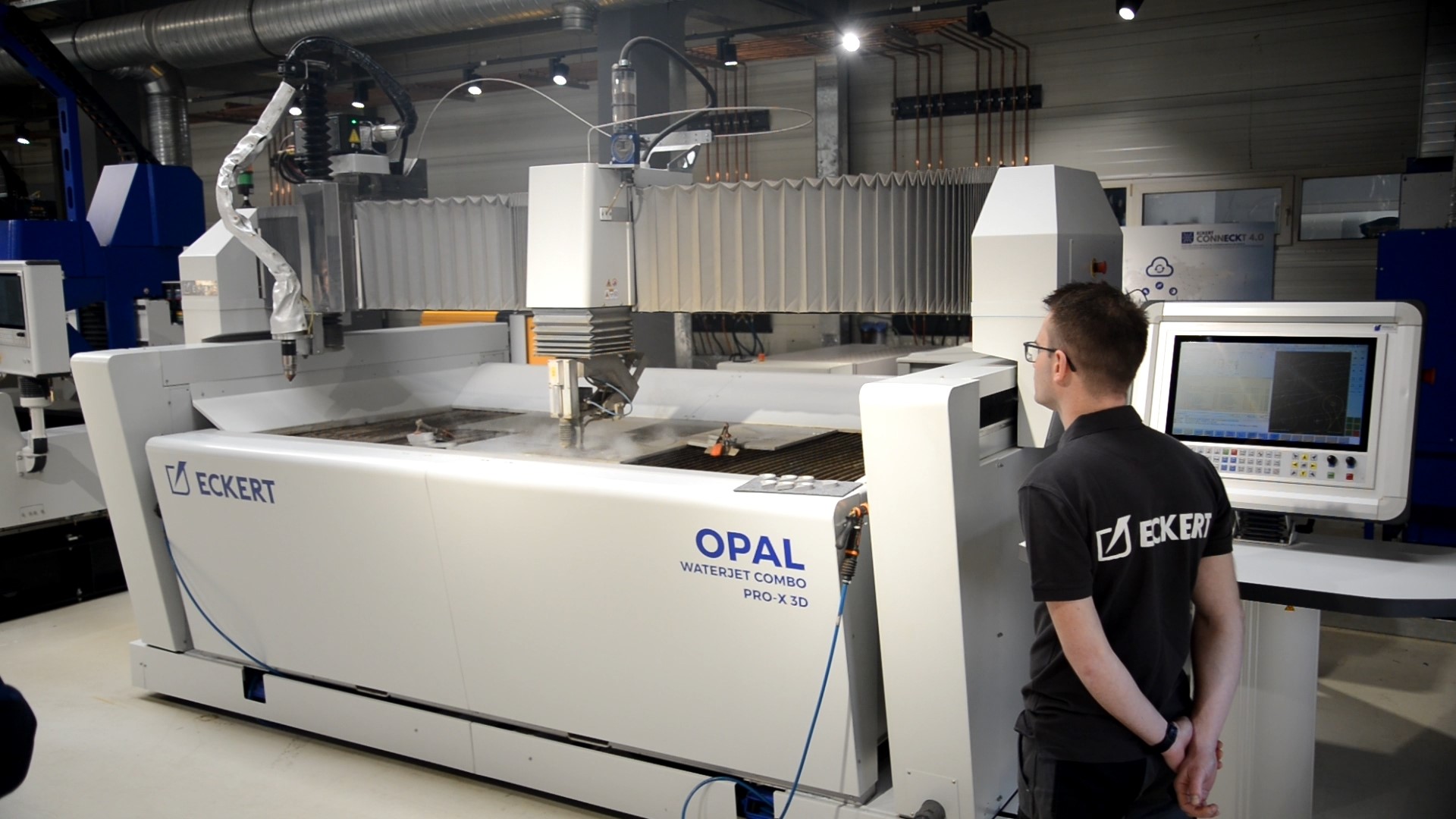

Opal Waterjet från Eckert är en avancerad CNC-styrd vattenskärare som är utformad för krävande processer såsom vattenskärning och stråleskärning i industriella miljöer. Maskinen används inom många branscher, bland annat inom stenindustrin.

Vattenskärning är en teknik där en vattenstråle under mycket högt tryck skär igenom materialet med exceptionell noggrannhet; just den höga skärprecisionen är den största fördelen med denna metod. Beroende på användningsområdet kan skärstrålen berikas med garnet (en typ av sten) som slipmedel, vilket möjliggör effektiv skärning med vattenstråle även av mycket hårda material.

Hur fungerar vattenstråleskärningstekniken

Vattenstråleskärningstekniken bygger på användning av mycket högt tryck, där vattenstrålen når upp till 6 000 bar. I praktiken skär vattenstrålen igenom materialet utan att alstra hög värme, vilket eliminerar risken för värmeskador.

I denna process är det mycket viktigt att ställa in parametrarna korrekt, eftersom skäreffekten beror på valet av tryck, hastighet och mängden slipmedel. En vattenstråleskärmaskin som är korrekt konfigurerad möjliggör hög kvalitet och repeterbarhet i processen. För många är det otänkbart att en vattenstråle kan erbjuda så många möjligheter.

Numeriskt styrd vattenstråleskärare

Vattenstråleskärningstekniken är idealisk för både enkla och mycket komplexa projekt. Styrsystemet möjliggör även optimering av processen, vilket ger bättre skärprestanda och lägre förbrukning av förbrukningsmaterial.

Fördelarna med vattenstråletekniken

Fördelarna med vattenstråleskärning är många och omfattar både kvalitetsmässiga och tekniska aspekter. Den viktigaste fördelen är skärprecisionen, som gör det möjligt att tillverka mycket exakta komponenter. Dessutom möjliggör den precisa skärningen att man kan skapa komplexa former utan behov av ytterligare bearbetning.

Fördelarna med vattenstråleskärning omfattar även att temperaturen inte påverkar materialet, vilket innebär att inga termiska deformationer uppstår. Tack vare detta garanterar vattenstråleskärning hög kantkvalitet och dimensionell stabilitet.

Det är värt att betona att fördelarna med vattenstråleskärning även omfattar möjligheten att bearbeta mycket tjocka material samt en stor mångsidighet i användningsområdena.

Högtryckssystem och pumpar

En viktig komponent i varje vattenstråleskärare är högtryckspumpen, som ansvarar för att generera en vattenstråle under högt tryck. I Opal Waterjet-skärare används olika typer av pumpar, däribland vevstangs- och kolvpumpar.

Systemet kan arbeta inom flera tryckintervall, och genom att välja rätt parametrar kan processen anpassas efter materialtyp, materialtjocklek och önskad skärkvalitet. Rätt tryckinställning påverkar prestanda, precision och snittbredden, vilket är särskilt viktigt vid bearbetning av natursten och material som kräver hög noggrannhet.

• under 3 000 bar – ett tryckintervall som används för skonsam skärning av mjuka material, såsom skum, papper, tätningar eller gummi, vanligtvis utan tillsats av slipmedel.

• 3 800 bar – den vanligaste standarden i industriella vattenstrålesystem, som används för effektiv skärning av metaller, natursten, keramikplattor och tjocka plastmaterial.

• upp till 6200 bar (90 000 PSI) – ett avancerat högtrycksintervall som möjliggör snabbare skärning av svåra material samt ger en smalare skärbredd och ännu högre precision.

Skärhuvuden och 3D-möjligheter

Opal Waterjet använder två typer av skärhuvuden:

• Ett 3-axligt skärhuvud,

• ett 5-axligt skärhuvud som möjliggör skärning av komplexa former och rumslig bearbetning.

Användningen av ett 3D-skärhuvud möjliggör vinkelsnitt och tillverkning av detaljer med hög precision. I praktiken innebär detta att även de mest djärva arkitektoniska och dekorativa projekten kan förverkligas.

Skärning av granit med vattenstråle – precision för krävande material

Skärning av granit är en av de mest krävande processerna inom stenhuggarbranschen. Granit är ett extremt hållbart material som är motståndskraftigt mot nötning och mekaniska skador, vilket innebär att bearbetningen kräver lämplig teknik. Traditionella mekaniska metoder kräver ofta stor kraft, specialverktyg och ytterligare kantbearbetning.

I detta sammanhang fungerar vattenskärning av granit med hjälp av vattenstråleteknik utmärkt. En vattenstråle under mycket högt tryck, berikad med slipmedlet granat, möjliggör precis skärning av även mycket hårda naturstenar utan risk för överhettning eller uppkomst av mikrosprickor.

Stenkapmaskinen Opal Waterjet gör det möjligt att tillverka granitelement med komplexa former, samtidigt som hög måttnoggrannhet och estetisk kantkvalitet bibehålls. Denna teknik används bland annat vid tillverkning av:

• bänkskivor i granit för kök och badrum,
• trappor i granit,
• golv och stenbeklädnader,
• fasadelement,
• dekorativa mönster och mosaik,
• precisa arkitektoniska detaljer.

En av de största fördelarna med vattenstråletekniken vid bearbetning av granit är avsaknaden av en värmepåverkad zon. Till skillnad från termiska metoder, såsom laser eller plasma, förändrar inte vattenskärning stenens struktur och orsakar inga missfärgningar i materialet.



Tack vare användningen av 3-axliga och 5-axliga skärhuvuden möjliggör CNC-vattenskäraren även fasning, vinkelsnitt och utformning av rumsliga element som kräver högsta precision.

Stenindustrin och andra branscher

Stenindustrin är ett område där vattenstråletekniken utvecklas i rasande takt. Vattenskärning möjliggör precis bearbetning av naturmaterial som t.ex. granit, marmor eller sandsten samt andra produkter av naturligt ursprung, t.ex. terrazzo.

Inom denna bransch omfattar metoderna för stenskärning främst mekaniska skärtekniker, som lämnar mycket att önska – här kommer vattenskärningstekniken till undsättning och möjliggör kantkvalitet av högsta klass. Industriella tillämpningar av vattenskärning omfattar bland annat tillverkning av bänkskivor, trappor, fasader och dekorativa element.

Vattenstråletekniken används även inom många andra industribranscher. Förutom skärning av sten och metall används vattenstråleskärare för processer som skärning av glas, skärning av porslinskakel, skärning av keramik, skärning av aluminium, rostfritt stål, gummi, plast, kompositmaterial, tekniska skummaterial och tätningsmaterial. Tack vare den höga precisionen och avsaknaden av temperaturpåverkan används vattenstråleskärningstekniken inom byggbranschen, fordonsindustrin, reklambranschen, maskinindustrin, flygindustrin och tillverkningsindustrin, vilket möjliggör tillverkning av både tekniska detaljer och dekorativa element med komplexa former och högkvalitativa kanter.

Prestanda och produktionskapacitet

En modern CNC-vattenskärare garanterar hög skärprestanda, vilket möjliggör effektiv serieproduktion. Den höga skärhastigheten beror på materialtyp, tryck och systemkonfiguration.

Tack vare vattenstråletekniken är det även möjligt att skära stora format och tjocka material, vilket utökar maskinens användningsområde inom industrin.

Kostnader och processeffektivitet

Driftskostnaderna för vattenskärning beror på förbrukningen av slipmedel, energi och driftsparametrar. En lämplig systemkonfiguration gör det möjligt att optimera processen och sänka enhetskostnaderna.

En av de viktigaste kostnadsfaktorerna inom vattenstråleskärningstekniken är slipmedlet granat, som används vid skärning av hårda material såsom natursten, stål eller keramik. Ju större materialtjocklek och ju mer krävande processen är, desto högre blir slipmedelsförbrukningen och desto längre blir maskinens driftstid.

Arbetstrycket och systemets effekt har också en betydande inverkan på kostnaderna. Högre parametrar kan öka energiförbrukningen och förbrukningen av slitdelar, men samtidigt förkorta processtiden, förbättra skärprestandan och ge bättre kantkvalitet.

I praktiken visar sig skärning med vattenstråleteknik ofta vara lönsam, eftersom den eliminerar behovet av ytterligare efterbearbetning. Den höga skärprecisionen, avsaknaden av termiska deformationer och de begränsade materialförlusterna gör att den totala produktionskostnaden kan bli lägre än vid andra bearbetningsmetoder.

Sammanfattning

Opal Waterjet från Eckert CNC är en avancerad CNC-vattenskärare som kombinerar hög precision, modern teknik och breda användningsmöjligheter. Skärning med vattenstråleteknik möjliggör högsta bearbetningskvalitet inom branscher som stenhuggning, metallurgi och byggnadsindustrin.

Det här är en lösning där vattenstrålen utgör grunden för en extremt precis och flexibel tillverkningsprocess.
