Vattenstråleskärning – en teknik som förenar precision och effektivitet
Varför sägs det att vattenstråleskärning är långsam?
5 kvalitetsnivåer för vattenstråleskärning – från högsta precision till snabb skärning
Vilka parametrar avgör skärhastigheten vid vattenstråleskärning?
Vattentryck och högtryckspump – energikällan för vattenstråleskärningen
Munstycksdiameter och vattenstråleskärhuvud – inverkan på noggrannhet och prestanda
CNC-vattenstråleskärmaskiner – CNC-teknik i modern tillverkning
Vattenskärningsmaskin och vattenskärare – val av utrustning för tillämpningen
Tillämpningar för vattenskärning – från metaller till icke-metalliska material
Optimering av vattenstråleskärningsprocessen enligt forskning och teknisk litteratur
Sammanfattning – vattenstråleskärning behöver inte vara långsam

Vattenstråleskärning – en teknik som förenar precision och effektivitet

Är vattenstråleskärning långsam? Det är en av de vanligaste frågorna när det gäller vattenstråleskärningsteknik. Under många år har denna metod främst förknippats med mycket hög kvalitet, men också med uppfattningen att precision alltid måste innebära lång bearbetningstid och höga kostnader.

I själva verket visar moderna system vattenstråleskärning en helt annan approach. Vattenstråleskärning behöver inte vara långsam – den måste planeras på rätt sätt. Det är framför allt processparametrarna, rätt val av skärkvalitet och maskinens konfiguration som avgör hur lång tid det tar att tillverka en detalj.

Med dagens CNC-styrda vattenstråleskärmaskiner kan användaren själv bestämma om högsta kantkvalitet, maximal skärnoggrannhet eller snabb och ekonomisk materialdelning ska prioriteras. Tack vare detta kan vattenstråletekniken användas både vid tillverkning av precisionskomponenter och vid industriell skärning av stora mängder detaljer.

Den viktigaste frågan är alltså inte: ”Är vattenstråleskärning långsam?”, utan: ”Hur väljer man parametrarna för vattenstråleskärning för att uppnå bästa resultat med optimal produktionstid och kostnad?”.

Varför säger man att vattenstråleskärning är långsam?

Vattenstråleskärningstekniken använder en mycket tunn, koncentrerad vattenstråle under högt tryck. Vattnets kinetiska energi gör det möjligt att ta bort material utan att använda hög temperatur, vilket innebär att processen inte orsakar någon värmepåverkad zon.

För mjuka material används skärning med rent vatten. Denna metod fungerar bland annat bra för plaster, skum, gummi och vissa isoleringsmaterial. För bearbetning av metaller och hårda material används däremot abrasiv skärning. I denna process används dessutom ett slipmedel tillsammans med vattenstrålen, oftast slipgranulat, vilket ökar effektiviteten vid materialavlägsnandet.

Den höga noggrannheten hos denna metod beror på processens egenskaper. För att uppnå högsta möjliga ytkvalitet måste skärhuvudet röra sig långsammare, vilket gör att vattenstrålen verkar mer precist på materialet. Detta möjliggör:

• hög skärkvalitet,

• lägre ytråhet,

• begränsad konicitet på kanterna,

• hög dimensionell repeterbarhet.

Detta innebär dock inte att varje tillämpning kräver maximal kvalitet. Om komponenten senare ska svetsas, slipas eller genomgå ytterligare bearbetning kan en snabbare processinställning vara mer ekonomisk.

5 kvalitetsnivåer för vattenstråleskärning – från högsta precision till snabb tillskärning

En av de största fördelarna med vattenstråletekniken är möjligheten att välja utförandestandard. Professionella system möjliggör arbete i fem kvalitetsnivåer – från Q1, det vill säga högsta noggrannhet, till Q5, där hastighet och effektivitet vid skärning av materialet är viktigast.

Den högsta kvalitetsnivån Q1 används för komponenter som kräver maximal noggrannhet. Den långsammare skärhastigheten ger en mycket slät yta, minimalt behov av efterbearbetning och hög måttprecision.

Nivåerna Q2 och Q3 är den vanligaste industriella standarden. De kombinerar hög skärkvalitet med god processeffektivitet. De används ofta vid serietillverkning, där det är viktigt att hitta en balans mellan tillverkningstid och kostnader.

Nivåerna Q4 och Q5 är avsedda för snabb skärning. De används när huvudsyftet är att skära igenom materialet, inte att uppnå en perfekt yta. Sådana inställningar fungerar bra för konstruktionsdelar, halvfabrikat och delar avsedda för vidarebearbetning.

Inom vattenstråletekniken innebär den bästa lösningen inte alltid högsta kvalitet. Den bästa lösningen är den som motsvarar de faktiska produktionskraven.

Vilka parametrar avgör skärhastigheten vid vattenskärning?

Skärhastigheten vid vattenskärning är inte ett fast värde som är förutbestämt för maskinen. Den är resultatet av en lämplig avvägning av flera parametrar, såsom:

• materialtyp,

• tjockleken på materialet som ska skäras,

• krav på kvalitetsnivå,

• vattentryck,

• munstyckets diameter,

• mängden slipmedel,

• komponentens geometri.

Genom att välja rätt parametrar kan man öka skärprestandan utan att onödigt öka kostnaderna.

Vattentryck och högtryckspump – energi för vattenstråleskärningsprocessen

Hjärtat i varje system är högtryckspumpen, som ansvarar för att generera den energi som behövs för att driva vattenstrålen. Moderna, effektiva högtryckspumpar arbetar vanligtvis inom ett tryckintervall från cirka 3 000 till över 6 000 bar. Ett högre tryck ökar strålens energi och gör det möjligt att bearbeta hårdare material mer effektivt. Att bara öka trycket innebär dock inte alltid bättre lönsamhet. Processens effektivitet beror på samspelet mellan alla systemkomponenter: pumpen, skärhuvudet, munstycket och styrparametrarna.

Populära tillverkare av högtryckspumpar för vattenstråleskärning

Det finns flera beprövade pumpmärken för CNC-styrda vattenstrålemaskiner på marknaden. Bland de vanligaste märkena finns:

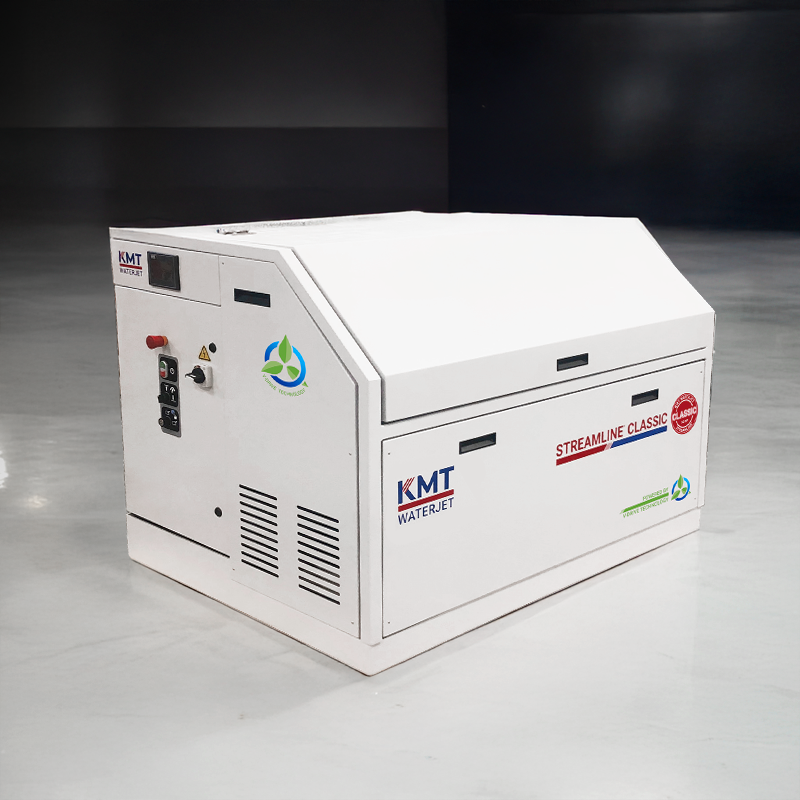

• KMT Waterjet – en av de mest populära tillverkarna av vattenstrålpumpar, som erbjuder lösningar inom intervallet ca 3 800–6 200 bar.

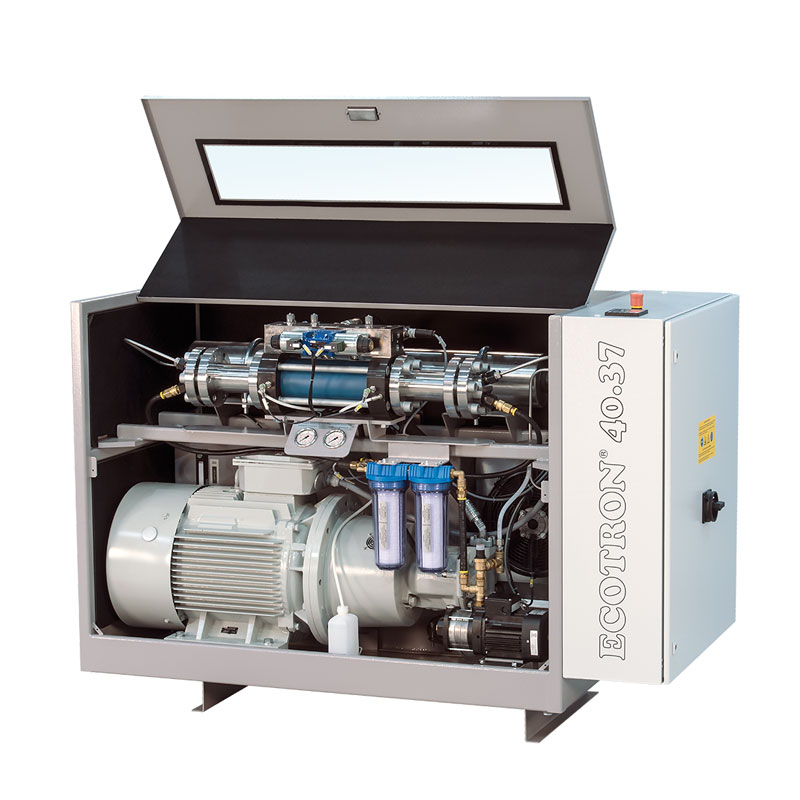

• BFT – en tysk tillverkare av högtryckspumpar, känd för serierna Servotron och Ecotron.
• Hammelmann – förstklassiga lösningar för krävande industriella tillämpningar.
• Flow – pionjär inom vattenstråleteknik, leverantör av kompletta skärsystem.
• OMAX – tillverkare av vattenstrålemaskiner som använder egna tekniska lösningar.
• ThyssenKrupp UHDE – högpresterande pumpar för industriella vattenskärningssystem.
• Resato – tillverkare av högtrycksteknik för industrin.



I praktiken baseras de vanligaste konfigurationerna av industriella vattenstråleskärmaskiner på pumpar från KMT, BFT och Hammelmann, som väljs ut beroende på önskad kapacitet, materialtyp och arbetsintensitet.

Munstycksdiameter och vattenstråleskärhuvud – inverkan på noggrannhet och prestanda

Vattenstråleskärhuvudet ansvarar för att energin riktas precist mot materialet. Dess konstruktion och det använda munstycket har direkt inverkan på processens kvalitet och hastighet. En mindre munstycksdiameter ger en smalare vattenstråle och högre noggrannhet. Den används där det krävs precisionsskärning av material. En större diameter ökar mängden energi som överförs till materialet, vilket förbättrar effektiviteten vid bearbetning av tjockare element. Genom att välja rätt skärhuvud, t.ex. ett 3-axligt eller 5-axligt skärhuvud, kan tekniken anpassas till produktionsbehovet.

Mängden slipmedel vid abrasivskärning – hur optimerar man kostnaderna?

Vid abrasivskärning är mängden slipmedel av avgörande betydelse. Ett automatiskt matningssystem för slipmedel möjliggör stabil drift och kontroll över driftskostnaderna. En för liten mängd slipmedel kan minska processens effektivitet, medan en för stor mängd ökar kostnaderna utan att hastigheten ökar nämnvärt. Optimeringen går därför ut på att hitta den punkt där vattenstrålen ger det bästa förhållandet mellan kvalitet, hastighet och kostnad.

Matningshastighet och hög skärprecision

Skärhuvudets matningshastighet är en av de viktigaste parametrarna som påverkar slutresultatet. En snabbare matning förkortar produktionstiden, men kan orsaka större ytråhet och försämrad kantkvalitet. Långsammare inställningar ger däremot högre noggrannhet. Därför gör moderna skärsystem det möjligt att anpassa parametrarna individuellt för varje detalj.

CNC-vattenstråleskärmaskiner – CNC-teknik i modern tillverkning

Moderna CNC-vattenstråleskärmaskiner möjliggör fullständig kontroll över processen. Den automatiska styrningen gör det möjligt att optimera skärbanan, minska spill och öka repeterbarheten.

En professionell vattenskärningsmaskin kan vara utrustad med:

• 3-axliga skärhuvuden,

• 5-axliga skärhuvuden,

• lasersensor,

• automatiska system för tillförsel av slipmedel,

• skärbord.

En viktig komponent är även CNC-tekniken och programmeringen av skärmaskinerna. System som Igems och Finest Cut möjliggör framtagning av effektiva bearbetningsprogram för både enstaka och serietillverkning.

Vattenskärmaskin – val av utrustning efter användningsområde

Valet av rätt maskin beror främst på typ av produktion, material och önskad noggrannhet.

En professionell vattenskärare kan hantera både precisa detaljer och snabb industriell skärning. Följande faktorer är av avgörande betydelse:

• arbetsbordets räckvidd,

• pumpens effekt,

• skärhuvudets konfiguration,

• styrsystemet,

• kvalitetskrav.

Användningsområden för vattenstråleskärning – från metaller till icke-metalliska material

Vattenstråleteknologin möjliggör skärning av olika material och används inom många industrigrenar.

Bearbetning av aluminium, titan, koppar, mässing och brons är standard i många industrianläggningar. Tekniken fungerar lika bra vid bearbetning av granit, marmor, sten, glas, porslin, keramik och kvarts. Vattenstråleskärning används även vid bearbetning av kompositmaterial, akryl, plexiglas, plast, mjuka material och trä.

Därför används vattenstråleskärning inom fordonsindustrin, flygindustrin, försvarsindustrin, maskinteknik och serietillverkning.

Optimering av vattenstråleprocessen enligt forskning och teknisk litteratur

Frågor relaterade till vattenstråleteknik beskrivs utförligt i litteraturen om Abrasive Water Jet Machining (AWJ). Publikationerna av A.W. Momber och R. Kovacevic, ”Principles of Abrasive Water Jet Machining”, samt M. Hashishs forskning om modellering av vattenstråleskärningsprocessen visar att processens effektivitet beror på samspelet mellan olika parametrar.

Forskningen visar att en ökning av skärhastigheten förkortar processtiden, men kan påverka ytkvaliteten. En ökning av slipmedelsmängden förbättrar däremot effektiviteten endast upp till en viss nivå. De bästa resultaten uppnås genom en medveten anpassning av parametrarna till den specifika tillämpningen.

Sammanfattning – Vattenstråleskärning behöver inte vara långsam

Vattenstråleskärning är inte en långsam teknik. Det är en flexibel teknik som gör det möjligt att kontrollera kvalitet, tid och produktionskostnad. Genom att välja rätt kvalitetsklass (Q1–Q5), vattentryck, munstycksdiameter, mängd slipmedel och matningshastighet kan man uppnå exakt det resultat som krävs.

Källa: Momber A. W., Kovacevic R., Principles of Abrasive Water Jet Machining, Springer, 1998; Hashish M., forskning om modellering av processen Abrasive Water Jet Machining (AWJ), ASME Journal of Engineering Materials and Technology, 1984, 1989.
