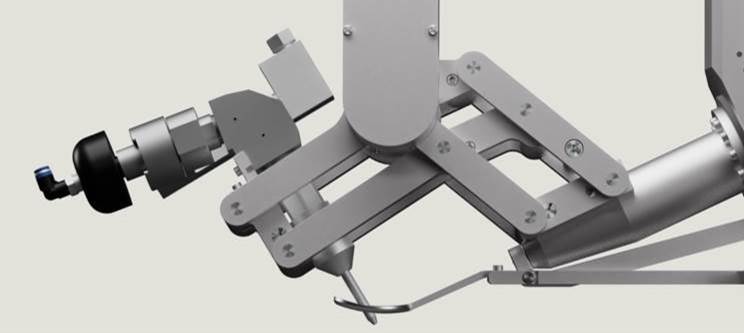

Det nya Taper X 3D tiltbara vattenskärningshuvudet i sortimentet innebär ännu snabbare och mer exakt vattenskärning för vattenskärningsmaskinerna i vårt sortiment. Du kan nu beställa en vattenskärningsmaskin, Opal Waterjet eller Opal Waterjet Combo utrustad med det innovativa Taper X 3D-lutningshuvudet. Vilka fördelar ger detta för effektivitet och minskade produktionskostnader?

Ännu snabbare och mer exakt vattenskärning

En av de utmaningar som tillverkare av vattenjetmaskiner står inför är problemet med avsmalningskompensation, dvs. justering av skärvinkeln. Vattenstrålen kan orsaka en avsmalnande effekt på kanten, vilket påverkar kvaliteten på bearbetningen. Långsammare skärning minskar avsmalningen, men ökar bearbetningstiden och därmed kostnaderna. Moderna CNC-vattenjetmaskiner, särskilt de som är utrustade med 5-axliga styrsystem, justerar automatiskt skärvinkeln, vilket garanterar perfekt vinkelräta kanter.

För att uppnå perfekt vinkelräta kanter är det nödvändigt att skära i en minsta vinkel, vilket kallas avsmalningskompensation. Å andra sidan, för att förhindra att hörnen blir suddiga, justeras vattenstrålen exakt till rätt vinkel.

Med traditionell rotationskinematik stannar skärprocessen vid hörnen, vilket försämrar kvaliteten på bearbetningen. Taper X 3D-systemet är dock utrustat med världens mest mångsidiga 5-axliga kinematik, som möjliggör 45-graders fasning och skärvinkelkompensation.

Taper X 3D-systemet möjliggör en betydande minskning av arbetstiden samtidigt som problemet med avsmalnande kanter elimineras tack vare den avancerade funktionen för skärvinkelkompensation. Tack vare sin innovativa design gör Taper X 3D-skärhuvudet endast minimala rörelser på några grader för att korrigera snittet, medan ett traditionellt roterande huvud kräver en hel rotation för att uppnå samma effekt.

Ideligen raka vattenskärningskanter

Sammanfattningsvis innebär en investering i en vattenskärmaskin utrustad med Taper X 3D-skärhuvud:

• Ökad skärdynamik - minskat antal rörelser jämfört med roterande skärhuvuden minskar tiden för att skära komplexa konturer med upp till 30 procent.
• Ökad precision - det minskade antalet huvudrörelser ger en mycket mer exakt kapning och eliminerar problemet med icke vinkelräta kanter.
• Högre produktivitet och kortare bearbetningstid - tack vare den jämna rörelsen längs skärlinjen är huvudets rörelseavstånd kortare, vilket gör att den höga skärhastigheten kan bibehållas med bibehållen kvalitet.

Se vattenskärningsmaskiner i Eckert-sortimentet.

Taper X 3D sensor för styrning av huvudhöjd

Taper X 3D är utrustad med en pneumatisk kontaktring som automatiskt justerar klipphöjden efter arbetsstyckets tjocklek. När skärhuvudet är inställt på rätt höjd flyttas justeringsringen till parkeringsläget, vilket förhindrar skador vid kapning i vinkel.
