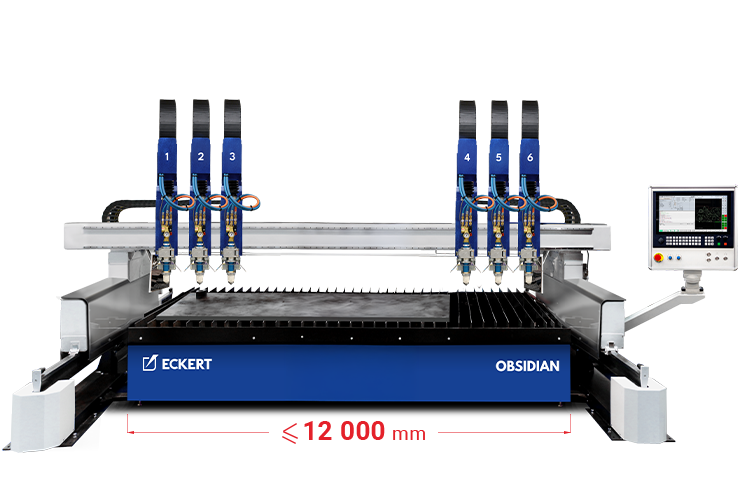

Obsidian
En robust oxygenskärmaskin, speciellt utformad för kontinuerlig multi-torch drift över exceptionellt stora arbetsområden.
Obsidian
En robust oxygenskärmaskin, speciellt utformad för kontinuerlig multi-torch drift över exceptionellt stora arbetsområden.
Egenskaper
Obsidian är speciellt framtagen för flerbrännarskärning av konstruktionsstål med hänsyn till dess specifika egenskaper. Detta gör att Obsidian uppfyller kraven från den tunga industrin.
Det är det perfekta verktyget för dem som kräver maximal prestanda och tillförlitlighet, även under höga termiska belastningar till följd av samtidig skärning med flera brännare. Även i ett krävande treskiftssystem ger den högsta effektivitet och tillförlitlighet.
Nyckelfunktioner
- Specialiserad syrgasskärning med flera brännare:
Utrustad för högprecisionsoperationer med flera brännare, vilket möjliggör samtidiga, exakta skärningar. - Skärkapacitet:
Kapacitet att skära material upp till 300 mm tjocklek. - Mångsidig materialhantering:
Effektiv kapning av material som Hardox, konstruktionsstål, pansarstål med mera. - Robust konstruktion:
Konstruerad med ett integrerat heavy-duty-paket för att klara de tuffaste industriella förhållandena. - Autonom oxygasskärning:
Med avancerad autonom skärfunktion som optimerar driften och eliminerar behovet av manuella ingrepp. - Termiskt skydd:
Utrustad med termiska sköldar för portalen och känsliga komponenter för att säkerställa hållbarhet och tillförlitlighet. - Omfattande säkerhetspaket:
Innehåller omfattande säkerhetsåtgärder för att skydda operatörer och utrustning. - Industri 4.0-kompatibilitet:
Helt kompatibel med Eckert Conneckt 4.0-systemet för sömlös integration i moderna, automatiserade industriella miljöer. - Stripskärning:
Justerbart munstycksavstånd från 40 mm, vilket möjliggör exakta och anpassningsbara skärprocesser.
Maskinfunktioner

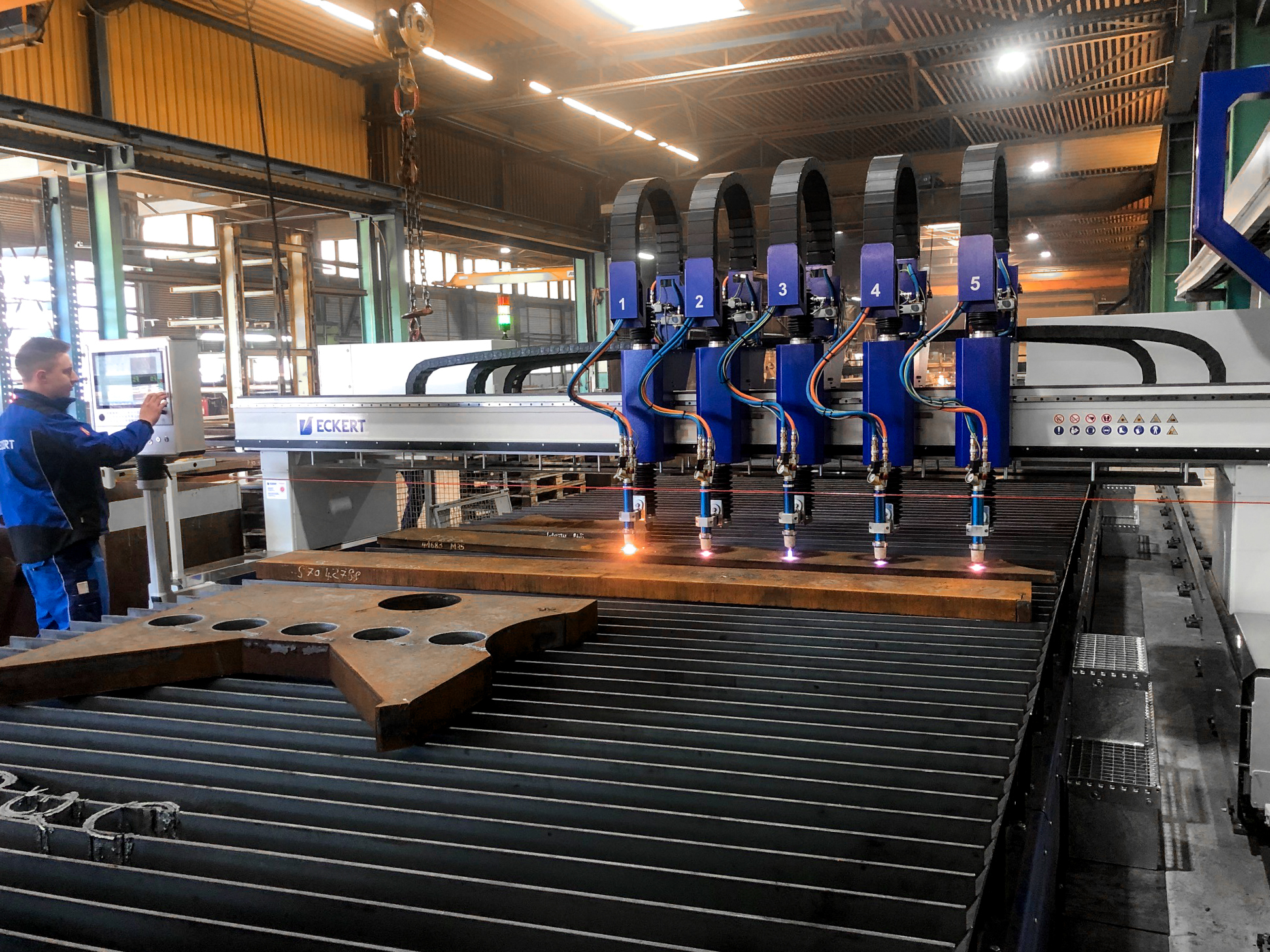

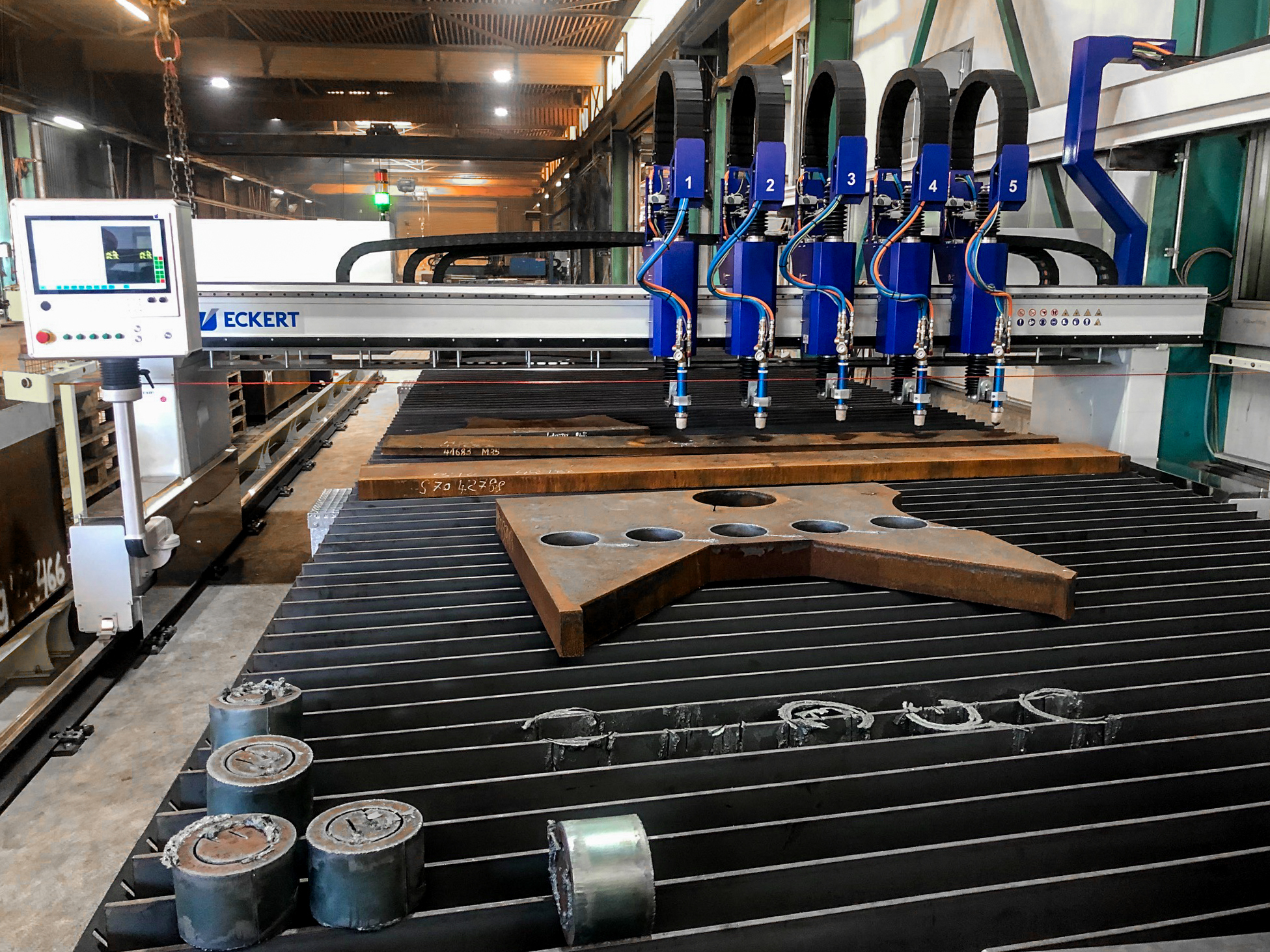

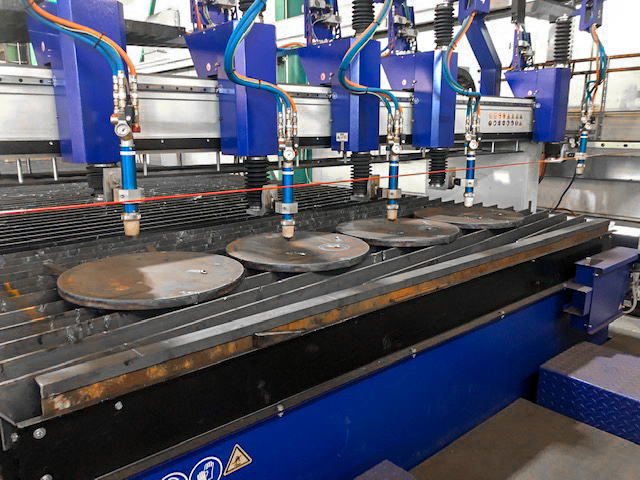

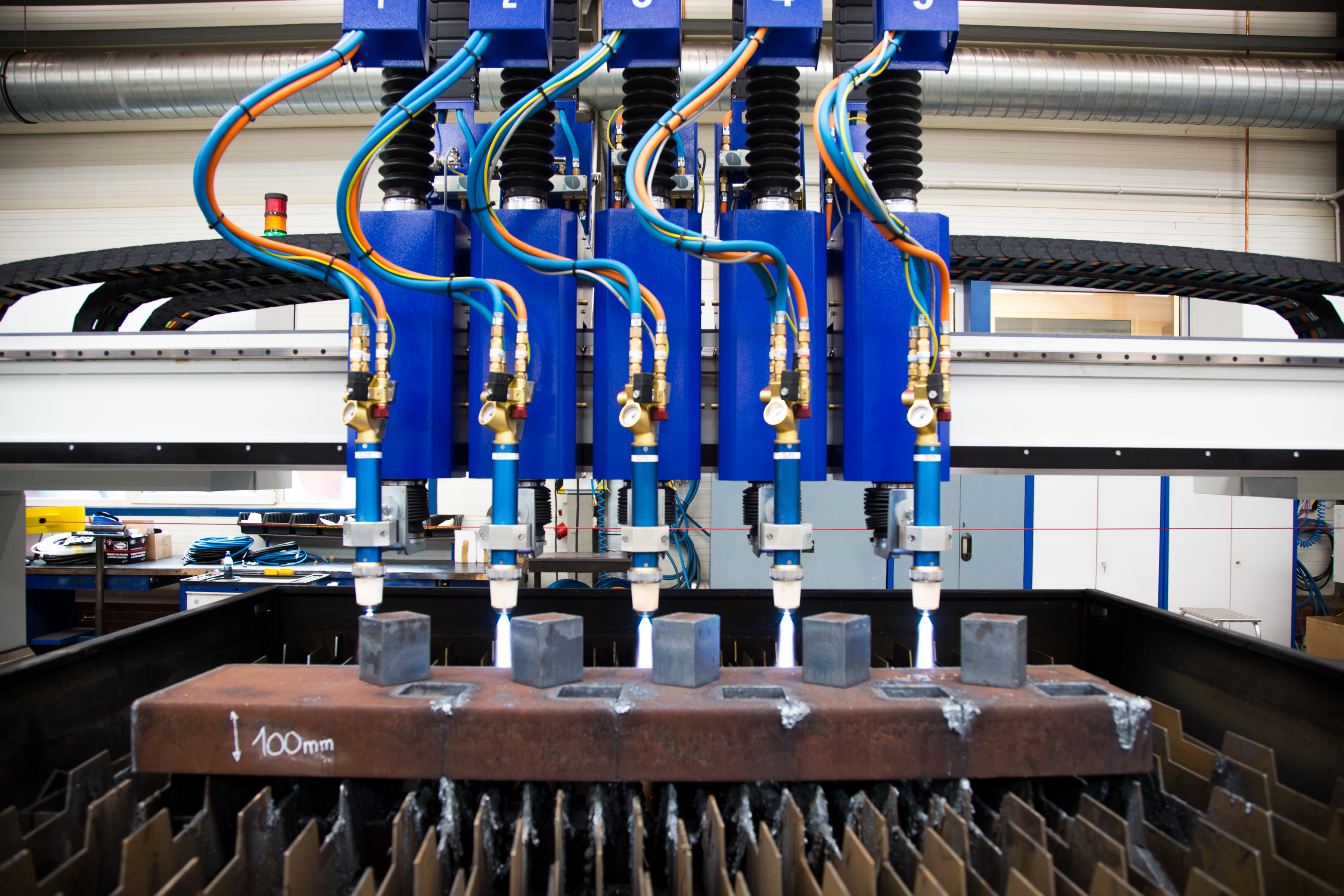

System Multitorch
System Multitorch
Det möjliggör samtidig drift med flera skärbrännare, som var och en fungerar helt automatiskt. Detta system säkerställer hög effektivitet och repeterbarhet i skärprocessen, minimerar risken för fel och förenklar maskindriften. Automatiseringen av varje brännare möjliggör effektiv skärning utan behov av en högt kvalificerad operatör, vilket avsevärt ökar tillförlitligheten och arbetseffektiviteten.

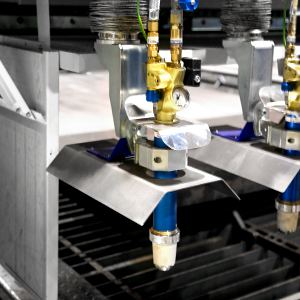

Autonom Oxycut
Autonom Oxycut
Lösningen gör oxy-fuel-skärning extremt enkel, optimerar varje steg i processen och ökar skärhastigheten avsevärt. Autogenbrännaren, som är konstruerad för att skära stål med en tjocklek på upp till 300 mm, använder avancerade sensorer, inklusive en höjdsensor, och ett automatiskt tändsystem, vilket säkerställer precision och minimerar driftsfel. Tack vare skyddsbälgarna och stänkskydden är maskinens mekanismer och operatören helt skyddade. Anslutningsblocket för gasslangar förenklar service och eliminerar driftstopp, vilket säkerställer en effektiv och oavbruten produktion.

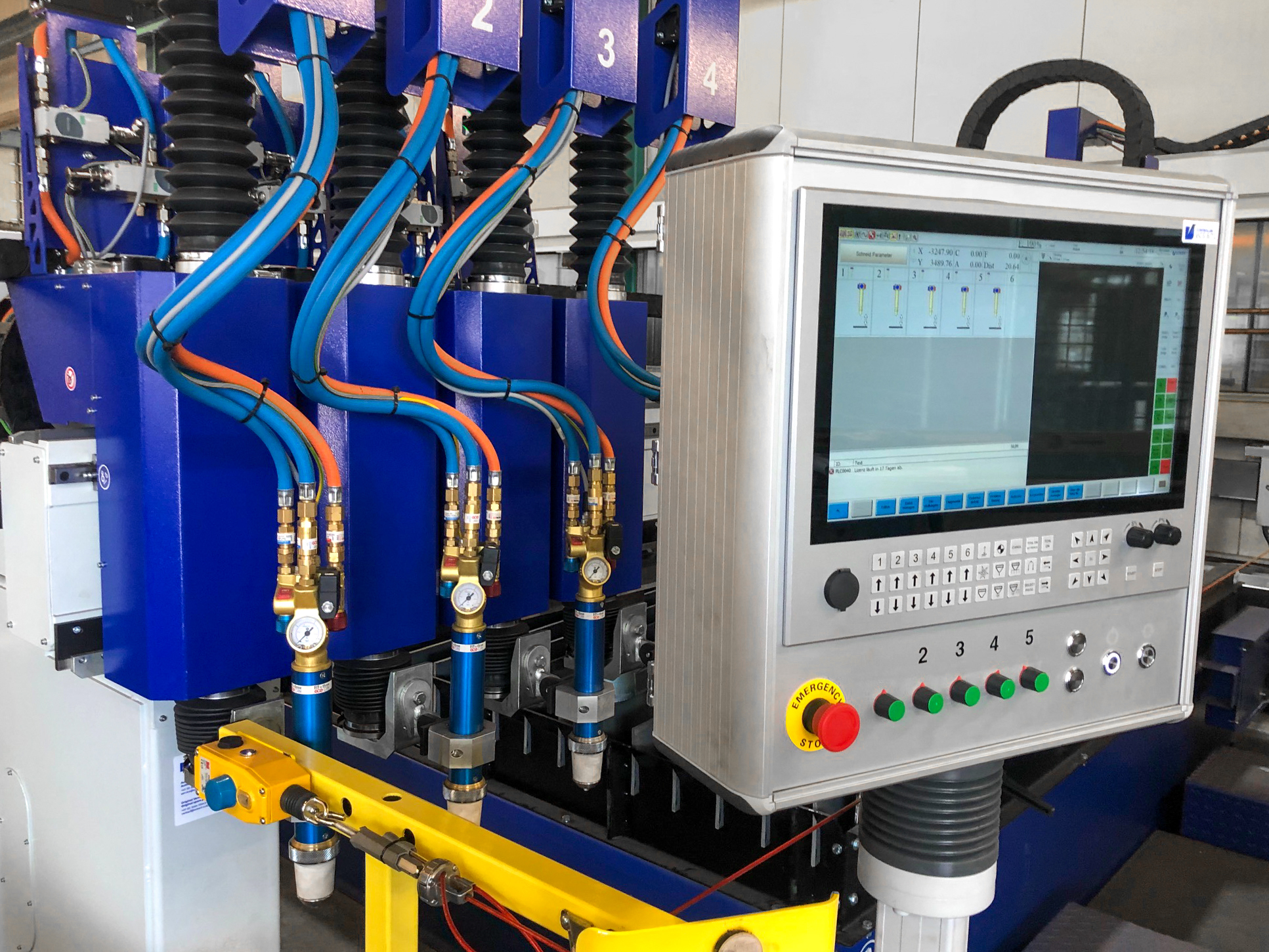

Eckert i-Vision styrenhet
Eckert i-Vision styrenhet
Modern industriell enhet utrustad med en robust pekskärm tillverkad av Corning® Gorilla® Glass, utformad för användning i tuffa miljöer. Tack vare de kraftfulla komponenterna och den egenutvecklade programvaran med omfattande funktioner och ett intuitivt användargränssnitt kan maskinens kapacitet utnyttjas fullt ut samtidigt som driften är tillförlitlig. Styrenheten är monterad på en justerbar arm med ett höjdintervall på +/- 300 mm, vilket förbättrar ergonomin för operatören och möjliggör bekväm styrning och övervakning av kapningsprocessen. Dessutom håller Tropic/Frost-systemet styrenhetens temperatur på en optimal nivå, vilket ökar hållbarheten och driftstabiliteten. Det finns också möjlighet att integrera styrenheten med en extra dator som stöder produktionsplaneringssystem som ERP och MES.
Konstruktion
Konstruktion
Portalen, som är specialdesignad för de mest utmanande arbetsförhållande, är tillverkad av svetsade stålprofiler och erbjuder exceptionellt hög styvhet samtidigt som den bibehåller låg vikt. Det kraftiga maskinen, tillsammans med robusta drivenheter och kuggstänger, ökar maskinens tillförlitlighet och hållbarhet ytterligare. Tack vare denna konstruktion bibehåller maskinen sin höga prestanda och precision även under extrema belastningar.
Värmesköldar
Värmesköldar
Det extra värmeskyddet skyddar effektivt maskinen från direkt värmestrålning. De lager av keramiska fibrer som används för detta ändamål är placerade under maskinens portal och vagnar.
System för temperaturhantering
System för temperaturhantering
Det avancerade aktiva kylsystemet, som använder temperatursensorer och fläktar, säkerställer en konstant temperatur inuti och under maskinportalen, även under extrema arbetsförhållanden. Detta minimerar risken för överhettning av elektriska ledningar och andra elektroniska komponenter, samtidigt som det säkerställer konsekvent upprepningsnoggrannhet.
