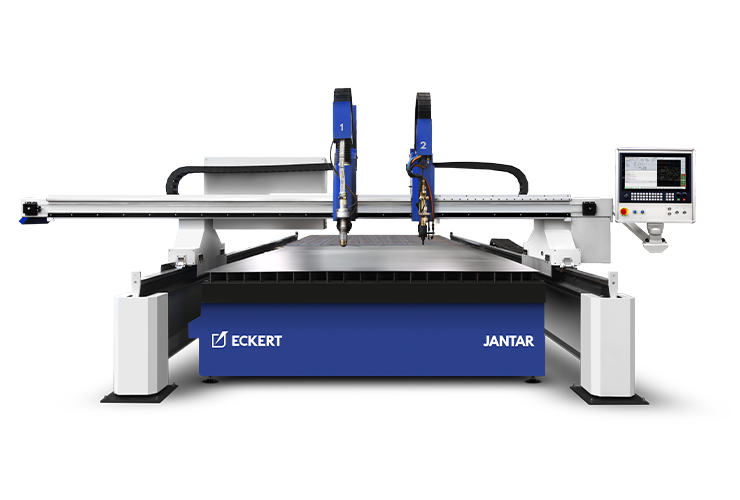

Jantar
Hög hastighet, precision och mångsidighet. Den mest populära plasma- och syrgasskärmaskinen.
Jantar
Hög hastighet, precision och mångsidighet. Den mest populära plasma- och syrgasskärmaskinen.
Karaktäristiska egenskaper
Jantar är den mest valda modellen bland alla Eckerts maskiner, på grund av dess dynamik och kostnadseffektivitet. Jantar används av flera hundra stora och små företag i hela Europa som eftersträvar oöverträffad prestanda och låga arbetskostnader.
Jantar skärmaskin kan utrustas med plasma och syresystem. Dessutom kan dess funktionalitet förbättras genom att använda vårt breda utbud av ytterligare utrustning (plasma- och stansmärkning, borrning och även bearbetning av rör, rör och profiler).
Huvudfunktioner
- attraktivt pris för rikt utrustad basversion
- högdynamisk 2D-precisionsskärning av plåt, rör och profiler
- möjlighet att bearbeta plåtar med en tjocklek från 0,5 mm till 100 mm
- utökad bas av fördefinierade skärparametrar
- obegränsad möjlighet att öka längden på arbetsområdet
- individuella anpassningsmöjligheter
Maskinfunktioner

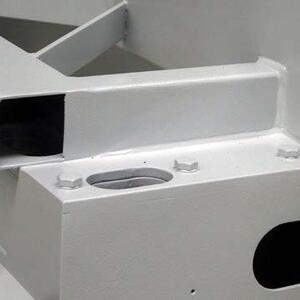

Konstruktion
Konstruktion
Gantrykonstruktionen är baserad på svetsade stålbalkar som tack vare spänningsavlastning kännetecknas av hög styvhet samtidigt som massan är relativt liten. Tillämpade konstruktionslösningar säkerställer stabilitet i maskinens geometri som inte är benägen att feljusteras under stora mass- eller värmebelastningar. Detta garanterar hög processäkerhet även för företag med treskiftsarbete.

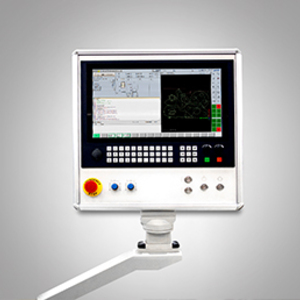

ECS872 kontrollpanel
ECS872 kontrollpanel
ECS872-centret är en högkvalitativ industriell enhet, utrustad med pekskärm. Effektiva komponenter och en konstruktion som tål extrema produktionsförhållanden garanterar felfri drift. Den egenutvecklade programvarans oöverträffade funktionalitet och det intuitiva användargränssnittet gör att maskinens kapacitet kan utnyttjas fullt ut.
Sugbord
Sugbord
Modulära sugbord ger effektiv dammavskiljning under kapningsprocessen. Kapmaskinen har implementerats med den självbärande konstruktionen som bas för ramen med utbytbara galler. En sådan konstruktion ger bästa möjliga säkerhet och prestanda för bordet. Skärbordet är försett med ett intelligent system för dammutsläpp från skärområdet. Varje segment består av en bärande struktur med utloppskanaler, diagonalband, skrotbehållare och pneumatiskt styrda kanaler.

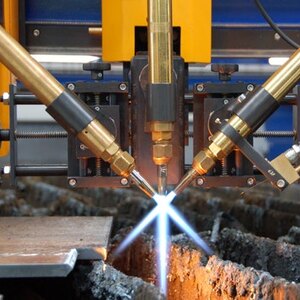

Syrgasbrännare
Syrgasbrännare
Oxygenbrännaren är en skärlösning avsedd för skärning av lågkolhaltigt och låglegerat konstruktionsstål. Den kan bearbeta ett brett spektrum av materialtjocklekar. Brännaren var utrustad med höjdsensor, automatisk tändning och möjlighet till manuell vinkelinställning.

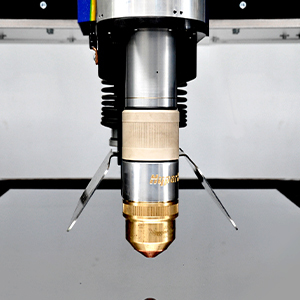

HD 3000 Support
HD 3000 Support
Support HD3000 möjliggör fullt utnyttjande av de senaste plasmabrännarna. Med hjälp av kulskruvsväxeln och servomotorn med högt vridmoment får man en unik drivning och support som leder till upplösning i Z-axlarna, vilket ger mer dynamik och ökad noggrannhet i brännarstyrningen. Detta garanterar det perfekta avståndet mellan skärhuvudet och materialet för maximal skärkvalitet. Support HD3000 är utrustad med sensorer: antikollision, elektrisk/mekanisk beröring och höjdsensor. Detta gör det möjligt att använda tekniker som t.ex: Contour Cut®, Contour Cut Speed®, Diameter Pro® och True Hole®.
-
Borrning -
Automatiskt pallbord
-
Plasmamärkning
-
Förlängning av gantry
-
Avgassystem för rökgaser
-
Märkning av stansar
-
ESR-system
Borrning
Borrningsenheten används för punktborrning i skärelementen för att förbereda gänghål. I många tillverkningsföretag har den framgångsrikt ersatt den manuella punktborrningen som utfördes till en hög kostnad för tid och arbete.
Automatiskt pallbord
Utbytbart pallbord består av två arbetsområden som gör det möjligt att växelvis gå in i och ut ur arbetsområdet, vilket möjliggör lossning av färdiga element och lastning av nytt material. Pallbordet är utrustat med en bandmatare som samlar upp element som är för små för att hållas kvar på gallret. Bordet är utrustat med säkerhetslasergrindar för att uppnå erforderlig arbetssäkerhet.
Plasmamärkning
Märkning av linjer, inskriptioner och former på metallplåten - underlättar svetsning och formning enligt specificerade former. Märkning används också i tekniska beskrivningar för spårbarhet av vissa element, vilket är ett krav enligt standarden DIN-EN 1090.
Förlängning av gantry
Gantry-förlängningen breddar bearbetningsmöjligheterna för de stora element som placeras i det förlängda området. För snabb och enkel justering är det utökade området utrustat med en extra fjärrkontroll med alla nödvändiga funktioner.
Avgassystem för rökgaser
Rökavgassystem används för att eliminera potentiellt farliga rök- och dammbiprodukter från termisk skärning. Vi erbjuder modeller med en filteryta på mellan 80 och 240 m2 och en verkningsgrad på upp till 15.000 m3/h. Gnistsläckningssystemet (tillval) garanterar att glöden dämpas och ger längre livslängd för filterpatronerna.
Märkning av stansar
Stansmärkningsenheten är monterad på ett speciellt stöd. Märkningssystemet applicerar permanent textinskriptionen på plåtmetaller. Märkningen utförs av den härdade nålen som stansar på det markerade området.
ESR-system
Eventuell enhet som kan arbeta utanför skärmaskinens arbetsområde och använda plasma- eller syrgashuvud. Portalens speciella förlängning möjliggör obehindrad manövrering av vagnen över rotatorn som styr rörets rörelseriktning. Rotatorn är utrustad med en specialväxel med roterande huvud för kapning av rör med en diameter på 50-900 mm.
