Topaz

Sapphire

Robust konstruktion och hög produktivitet för produktion i perfektion. En av de mest prisbelönta CNC-skärmaskinerna i sin klass.

Plasmateknik

Syreteknik

Sapphire

Robust konstruktion och hög produktivitet för produktion i perfektion. En av de mest prisbelönta CNC-skärmaskinerna i sin klass.

Plasmateknik

Syreteknik

Maskinteknik Teknisk data Tilläggsutrustning Galleri

Karaktäristika

Safirskärmaskinen är avsedd för arbete under de mest krävande produktionsförhållandena. Den är lämplig för treskiftsarbete och garanterar högkvalitativ bearbetning för att tillgodose dina behov samtidigt som effektiviteten hålls på en hög nivå. Sapphire kännetecknas av en stabil konstruktion och många enastående tekniska lösningar som garanterar en felfri användning.

Safir, som är en optimal lösning för den tunga industrin, är populär bland maskintillverkare, skeppsvarv och bland dem som värdesätter effektivitet och tillförlitlighet. Med tanke på ett brett spektrum av applikationer (plasma och syreskärning, plasmamärkning, stansmärkning, borrning) är maskinen ett mångsidigt verktyg skapat för att möta även de mest krävande kundernas förväntningar. Sapphire skärmaskin har använts mer än 400 industrianläggningar där den bevisar sin excellens.

Huvudfunktioner

hög dynamik och precision vid automatiserad 2D/3D-skärning av plåtar, rör och balkar
förmåga att bearbeta plåtar med en tjocklek på upp till 200 mm
utökad bas av fördefinierade skärparametrar
obegränsad möjlighet att öka längden på arbetsområdet

Maskinfunktioner

Sugbord

Modulära sugbord ger effektiv dammavskiljning under kapningsprocessen. Kapmaskinen har implementerats med den självbärande konstruktionen som bas för ramen med utbytbara galler. En sådan konstruktion ger bästa möjliga säkerhet och prestanda för bordet. Skärbordet är försett med ett intelligent system för dammutsläpp från skärområdet. Varje segment består av en bärande struktur med utloppskanaler, diagonalband, skrotbehållare och pneumatiskt styrda kanaler.

Konstruktion

Gantrykonstruktionen är baserad på svetsade stålbalkar som tack vare spänningsavlastning kännetecknas av hög styvhet samtidigt som massan är relativt liten. Tillämpade konstruktionslösningar säkerställer stabilitet i maskinens geometri som inte är benägen att feljusteras under stora mass- eller värmebelastningar. Detta garanterar hög processäkerhet även för företag med treskiftsarbete.

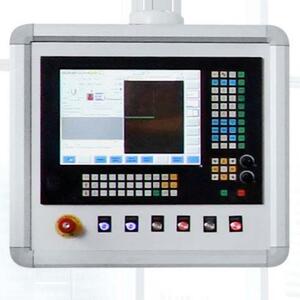

ECS872 kontrollpanel

ECS872-centret är en högkvalitativ industriell enhet, utrustad med pekskärm. Effektiva komponenter och en konstruktion som tål extrema produktionsförhållanden garanterar felfri drift. Den egenutvecklade programvarans oöverträffade funktionalitet och det intuitiva användargränssnittet gör att maskinens kapacitet kan utnyttjas fullt ut.

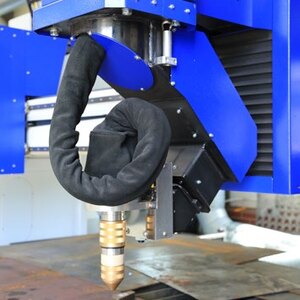

Vortex 3D Head

Det helautomatiska plasmaskärhuvudet möjliggör mycket exakt fasning och avfasning i en enda plåtskärningsprocess. Rotationsvinkel +/- 540° och huvudvinkelböjning +/- 52° gör vår skärmaskin till ett universellt verktyg som kan arbeta i tre dimensioner tillsammans med förberedande svetsfaser på Y, V och K. Vortex 3D-skärhuvud är utrustat med sensorer: antikollision, elektrisk/mekanisk beröring och höjdsensor. Detta gör det möjligt att använda tekniker som t.ex: Contour Cut®, Contour Cut Speed®, Diameter Pro® och True Hole®.

Syrgasbrännare

Oxygenbrännaren är en skärlösning avsedd för skärning av lågkolhaltigt och låglegerat konstruktionsstål. Den kan bearbeta ett brett spektrum av materialtjocklekar. Brännaren var utrustad med höjdsensor, automatisk tändning och möjlighet till manuell vinkelinställning.

HD 3000 Support

Support HD3000 möjliggör fullt utnyttjande av de senaste plasmabrännarna. Med hjälp av kulskruvsväxeln och servomotorn med högt vridmoment får man en unik drivning och support som leder till upplösning i Z-axlarna, vilket ger mer dynamik och ökad noggrannhet i brännarstyrningen. Detta garanterar det perfekta avståndet mellan skärhuvudet och materialet för maximal skärkvalitet. Support HD3000 är utrustad med sensorer: antikollision, elektrisk/mekanisk beröring och höjdsensor. Detta gör det möjligt att använda tekniker som t.ex: Contour Cut®, Contour Cut Speed®, Diameter Pro® och True Hole®.

Vill du veta mer?

Maskinalternativlista

Vortex 3D FL-huvud
Automatiskt pallbord
Märkning av stansar
ESR-system
Avgassystem för rökgaser
Borrning
Plasmamärkning
Förlängning av gantry

Galleri

Standard plasma-strömförsörjningar

Hypertherm	Max. piercing	Max. from the edge
Powermax 45 SYNC	12 mm	29 mm
Powermax 65 SYNC	16 mm	32 mm
Powermax 85 SYNC	20 mm	38 mm
Powermax 105 SYNC	22 mm	50 mm
Powermax 125	25 mm	57 mm
MaxPRO 200	32 mm	75 mm
HPR 400 XD	50 mm	80 mm
HPR 800 XD	50 mm	80 mm
XPR 170	40 mm	60 mm
XPR 300	50 mm	80 mm
XPR 460	64 mm	102 mm

Kjellberg	Max. piercing	Max. from the edge
CutFire 100i	20 mm	40 mm
K200	30 mm	60 mm
HiFocus 161i Neo	30 mm	50 mm
HiFocus 280i Neo	40 mm	70 mm
HiFocus 360i Neo	50 mm	80 mm
HiFocus 440i Neo	50 mm	120 mm
HiFocus 600i Neo	80 mm	160 mm
SmartFocus 130	25 mm	40 mm
SmartFocus 170	30 mm	50 mm
SmartFocus 200	30 mm	60 mm
SmartFocus 300	40 mm	80 mm
SmartFocus 400	50 mm	100 mm
Q1500	30 mm	60 mm
Q3000	50 mm	80 mm
Q4500	50 mm	120 mm

Thermal Dynamics	Max. piercing	Max. from the edge
UltraCut 130 XT	25 mm	40 mm
UltraCut 200 XT	40 mm	65 mm
UltraCut 300 XT	45 mm	75 mm
UltraCut 400 XT	50 mm	90 mm

De angivna uppgifterna beror på materialet och dess struktur. Förmågan att tränga igenom beror på material, tjocklek samt höjdsensor och drivning.

Tekniska data

Modell	Sapphire
Drivsystem	Servo AC
Skärbredd	1500-7000 mm
Grundläggande arbetslängd	Valfri längd från 1500 mm
Positioneringshastighet	25000 mm/min
Skärtjocklek	to 200 mm
Skärkvalitet	PN-EN ISO 9013
Positioneringsnoggrannhet	PN-EN 28206
Skärbordshöjd	740-760 mm

Vortex 3D FL-huvud

Automatiskt pallbord

Utbytbart pallbord består av två arbetsområden som gör det möjligt att växelvis gå in i och ut ur arbetsområdet, vilket möjliggör lossning av färdiga element och lastning av nytt material. Pallbordet är utrustat med en bandmatare som samlar upp element som är för små för att hållas kvar på gallret. Bordet är utrustat med säkerhetslasergrindar för att uppnå erforderlig arbetssäkerhet.

Märkning av stansar

Stansmärkningsenheten är monterad på ett speciellt stöd. Märkningssystemet applicerar permanent textinskriptionen på plåtmetaller. Märkningen utförs av den härdade nålen som stansar på det markerade området.

ESR-system

Eventuell enhet som kan arbeta utanför skärmaskinens arbetsområde och använda plasma- eller syrgashuvud. Portalens speciella förlängning möjliggör obehindrad manövrering av vagnen över rotatorn som styr rörets rörelseriktning. Rotatorn är utrustad med en specialväxel med roterande huvud för kapning av rör med en diameter på 50-900 mm.

Avgassystem för rökgaser

Rökavgassystem används för att eliminera potentiellt farliga rök- och dammbiprodukter från termisk skärning. Vi erbjuder modeller med en filteryta på mellan 80 och 240 m2 och en verkningsgrad på upp till 15.000 m3/h. Gnistsläckningssystemet (tillval) garanterar att glöden dämpas och ger längre livslängd för filterpatronerna.

Borrning

Borrningsenheten används för punktborrning i skärelementen för att förbereda gänghål. I många tillverkningsföretag har den framgångsrikt ersatt den manuella punktborrningen som utfördes till en hög kostnad för tid och arbete.

Plasmamärkning

Märkning av linjer, inskriptioner och former på metallplåten - underlättar svetsning och formning enligt specificerade former. Märkning används också i tekniska beskrivningar för spårbarhet av vissa element, vilket är ett krav enligt standarden DIN-EN 1090.

Förlängning av gantry

Gantry-förlängningen breddar bearbetningsmöjligheterna för de stora element som placeras i det förlängda området. För snabb och enkel justering är det utökade området utrustat med en extra fjärrkontroll med alla nödvändiga funktioner.
