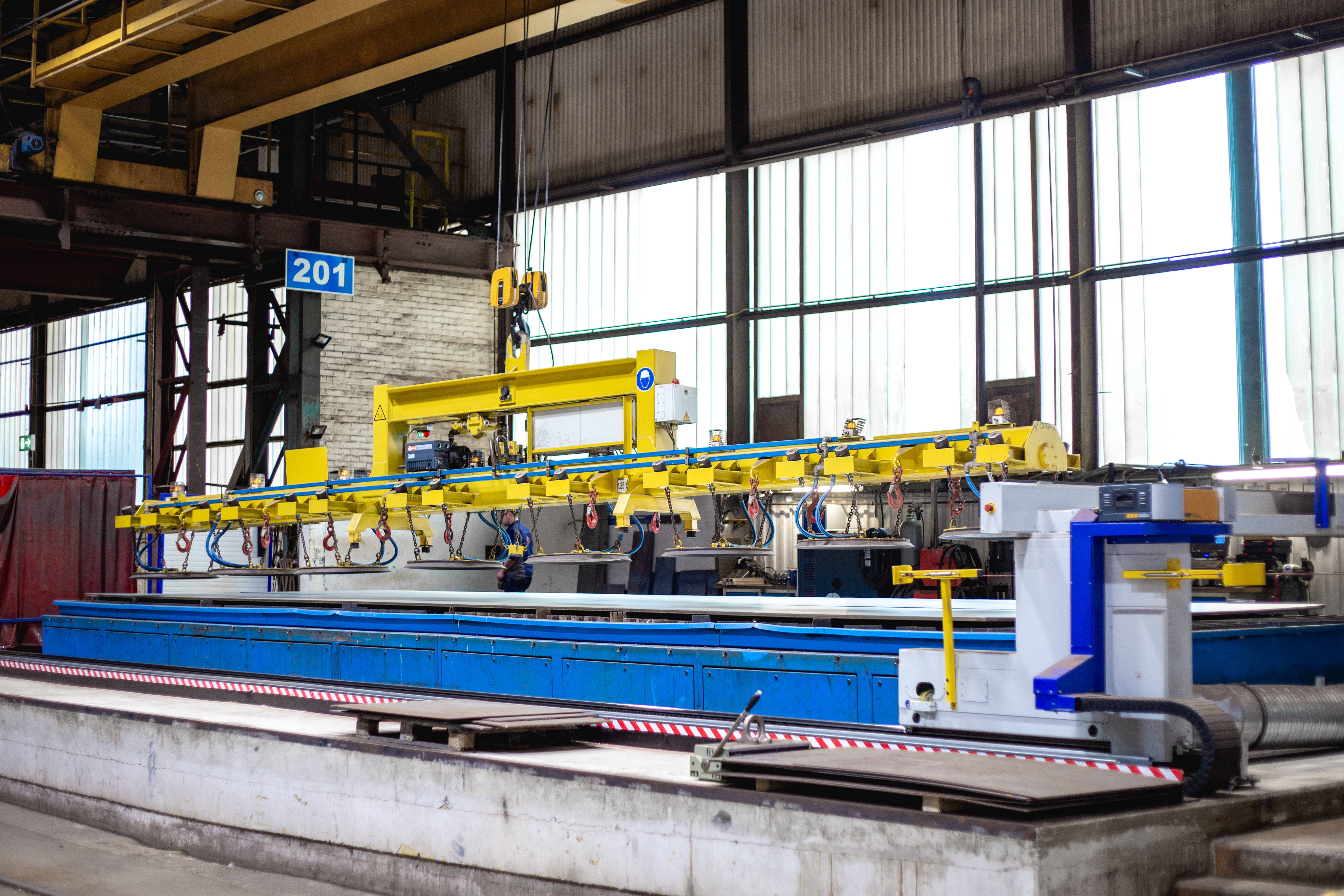

Sapphire

Robust konstruktion och hög produktivitet. En av de mest prisbelönta CNC-skärmaskinerna i sin klass.
Plasma
Oxygen

Modulära utsugbord ger effektiv rökutsug under skärprocessen. Skärmaskinen har implementerats med en fristående konstruktion som bas för ramen med utbytbara galler. En sådan konstruktion ger bästa möjliga säkerhet och prestanda för bordet. Skärbordet är försett med ett intelligent system för rökutsug från skärområdet. Varje sektion består av en bärande struktur med utloppskanaler, diagonalband, skrotbehållare och pneumatiskt styrda kanaler.

Portalens konstruktion är baserad på svetsade stålbalkar som tack vare spänningsavlastning har hög styvhet samtidigt som massan är relativt liten. Tillämpade konstruktionslösningar säkerställer stabilitet i maskinens geometri så att den inte feljusteras under stora mass- eller värmebelastningar. Detta garanterar hög processäkerhet även för företag med treskiftsarbete.

ECS872 manöverpanelen är en högkvalitativ industriell styrenhet, utrustad med pekskärm där nyckelkomponenter och konstruktionen tål tuffa produktionsförutsättningar för att uppnå felfri drift. Den egenutvecklade programvarans höga prestanda och det intuitiva användargränssnittet gör att maskinens kapacitet kan utnyttjas fullt ut.



Det helautomatiska plasmaskärhuvudet ger mycket exakt fasning och avfasning i en enda skärprocess. Rotationsvinkel +/- 540° och fasvinkel +/- 52° gör vår skärmaskin till ett universellt verktyg som kan arbeta i tre dimensioner tillsammans med förberedande svetsfaser på Y, V och K. Vortex 3D-skärhuvud är utrustat med sensorer: antikollision, elektrisk/mekanisk beröring och höjdsensor. Detta gör det möjligt att använda tekniker som t.ex: Contour Cut®, Contour Cut Speed®, Diameter Pro® och True Hole®.

Oxygenbrännaren är en skärlösning avsedd för skärning av lågkolhaltigt och låglegerat konstruktionsstål. Den kan bearbeta ett brett spektrum av materialtjocklekar. Brännaren är utrustad med höjdsensor, automatisk tändning och möjlighet till manuell vinkelinställning.

Sapphire

Robust konstruktion och hög produktivitet. En av de mest prisbelönta CNC-skärmaskinerna i sin klass.
Plasma
Oxygen

Modulära utsugbord ger effektiv rökutsug under skärprocessen. Skärmaskinen har implementerats med en fristående konstruktion som bas för ramen med utbytbara galler. En sådan konstruktion ger bästa möjliga säkerhet och prestanda för bordet. Skärbordet är försett med ett intelligent system för rökutsug från skärområdet. Varje sektion består av en bärande struktur med utloppskanaler, diagonalband, skrotbehållare och pneumatiskt styrda kanaler.

Portalens konstruktion är baserad på svetsade stålbalkar som tack vare spänningsavlastning har hög styvhet samtidigt som massan är relativt liten. Tillämpade konstruktionslösningar säkerställer stabilitet i maskinens geometri så att den inte feljusteras under stora mass- eller värmebelastningar. Detta garanterar hög processäkerhet även för företag med treskiftsarbete.

ECS872 manöverpanelen är en högkvalitativ industriell styrenhet, utrustad med pekskärm där nyckelkomponenter och konstruktionen tål tuffa produktionsförutsättningar för att uppnå felfri drift. Den egenutvecklade programvarans höga prestanda och det intuitiva användargränssnittet gör att maskinens kapacitet kan utnyttjas fullt ut.



Det helautomatiska plasmaskärhuvudet ger mycket exakt fasning och avfasning i en enda skärprocess. Rotationsvinkel +/- 540° och fasvinkel +/- 52° gör vår skärmaskin till ett universellt verktyg som kan arbeta i tre dimensioner tillsammans med förberedande svetsfaser på Y, V och K. Vortex 3D-skärhuvud är utrustat med sensorer: antikollision, elektrisk/mekanisk beröring och höjdsensor. Detta gör det möjligt att använda tekniker som t.ex: Contour Cut®, Contour Cut Speed®, Diameter Pro® och True Hole®.

Oxygenbrännaren är en skärlösning avsedd för skärning av lågkolhaltigt och låglegerat konstruktionsstål. Den kan bearbeta ett brett spektrum av materialtjocklekar. Brännaren är utrustad med höjdsensor, automatisk tändning och möjlighet till manuell vinkelinställning.

Egenskaper

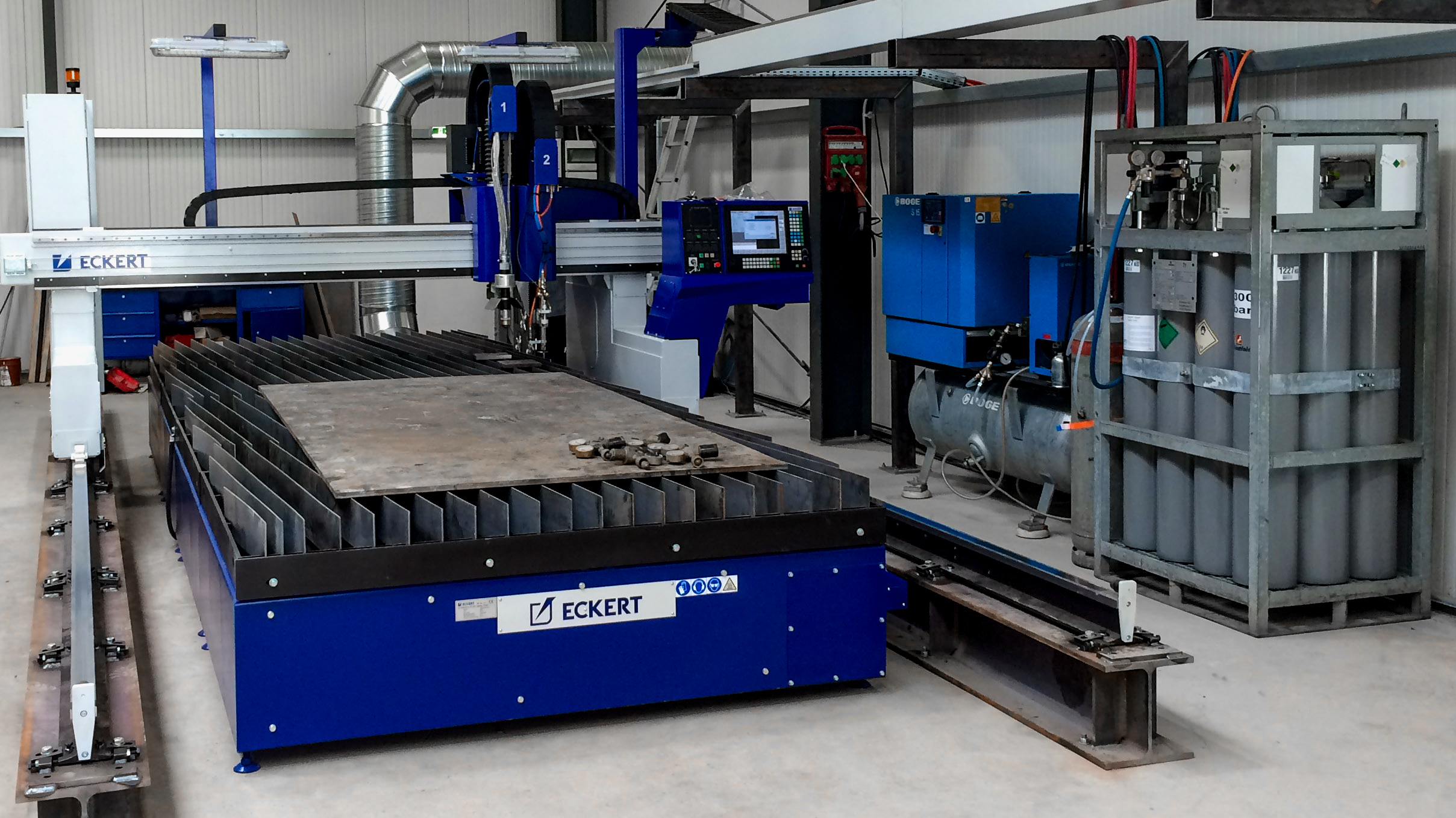

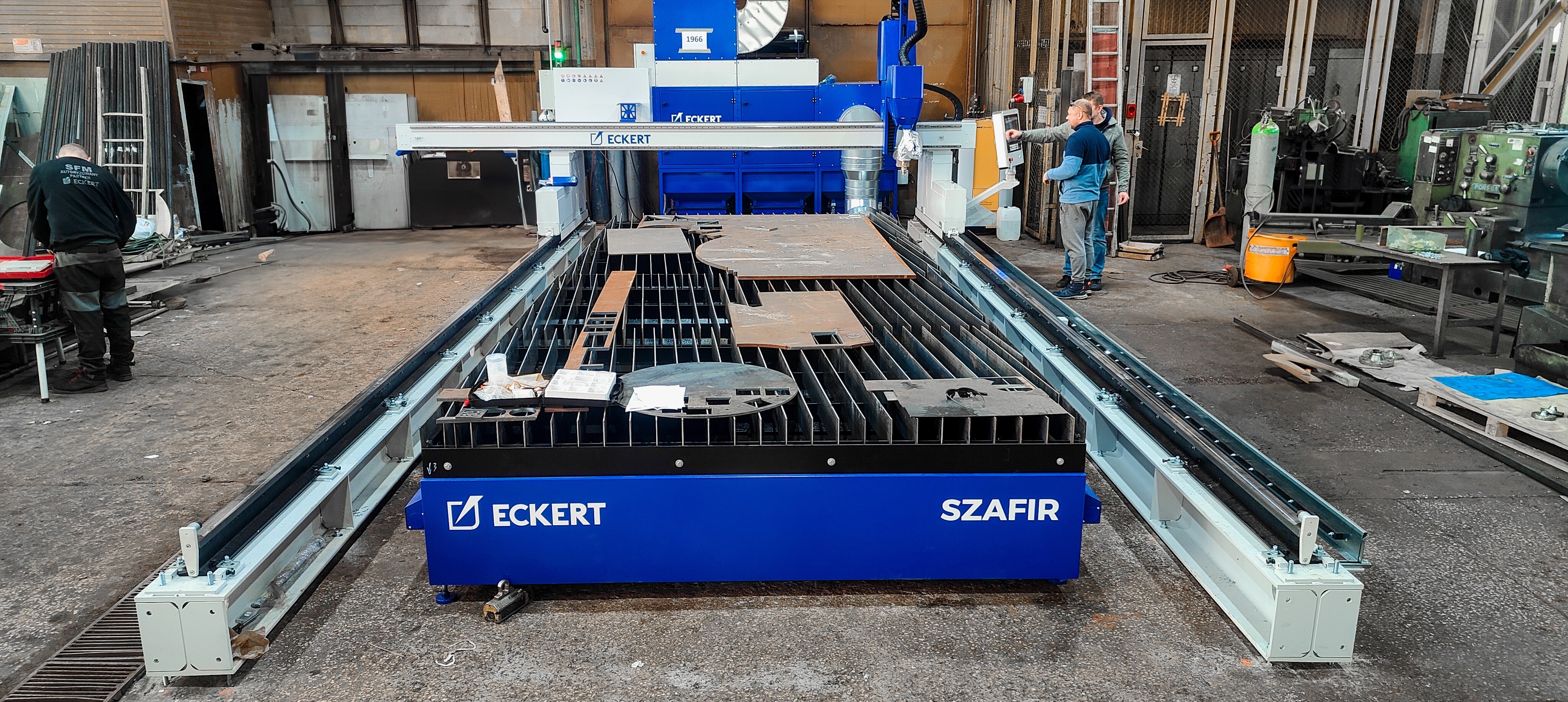

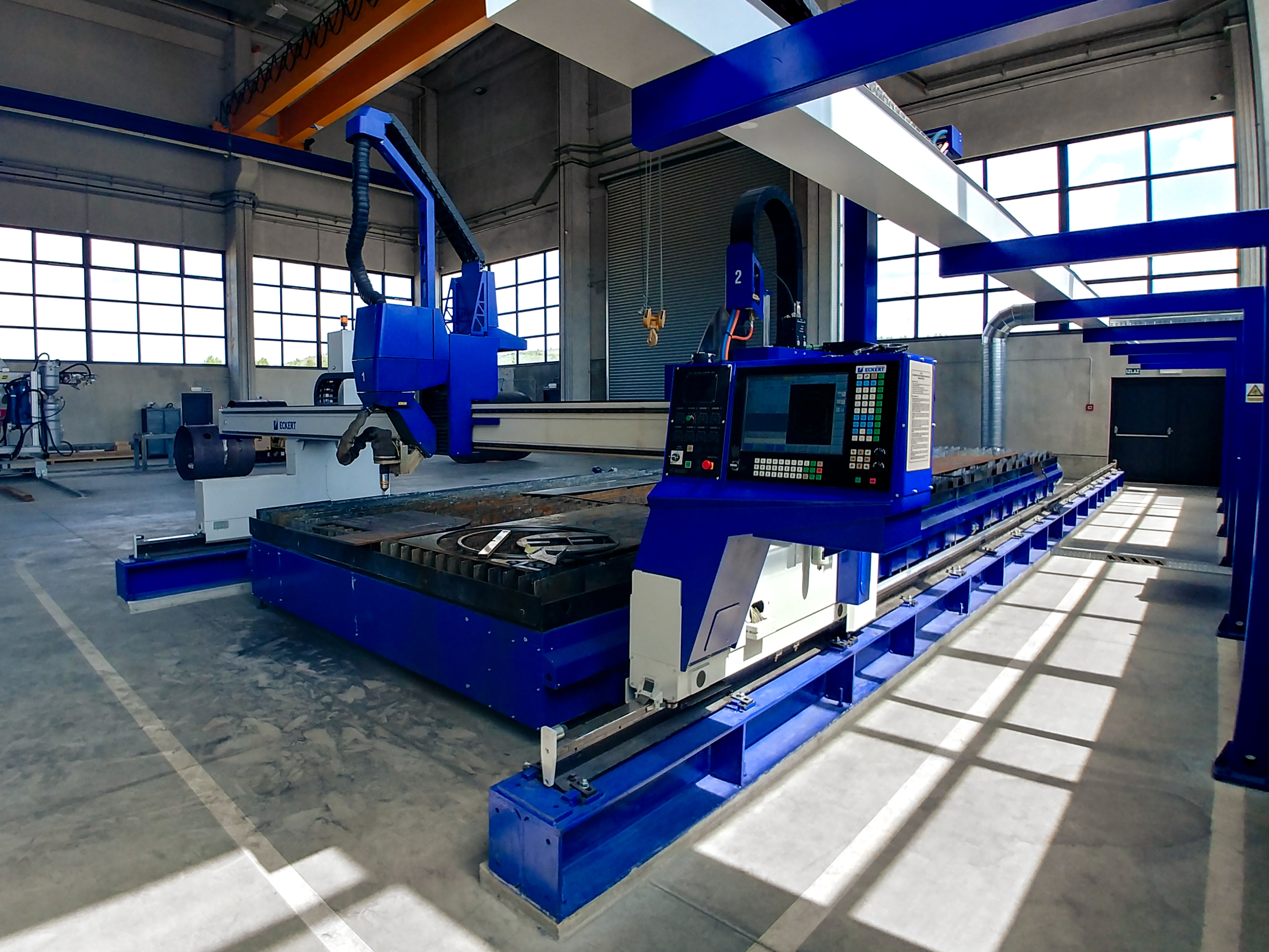

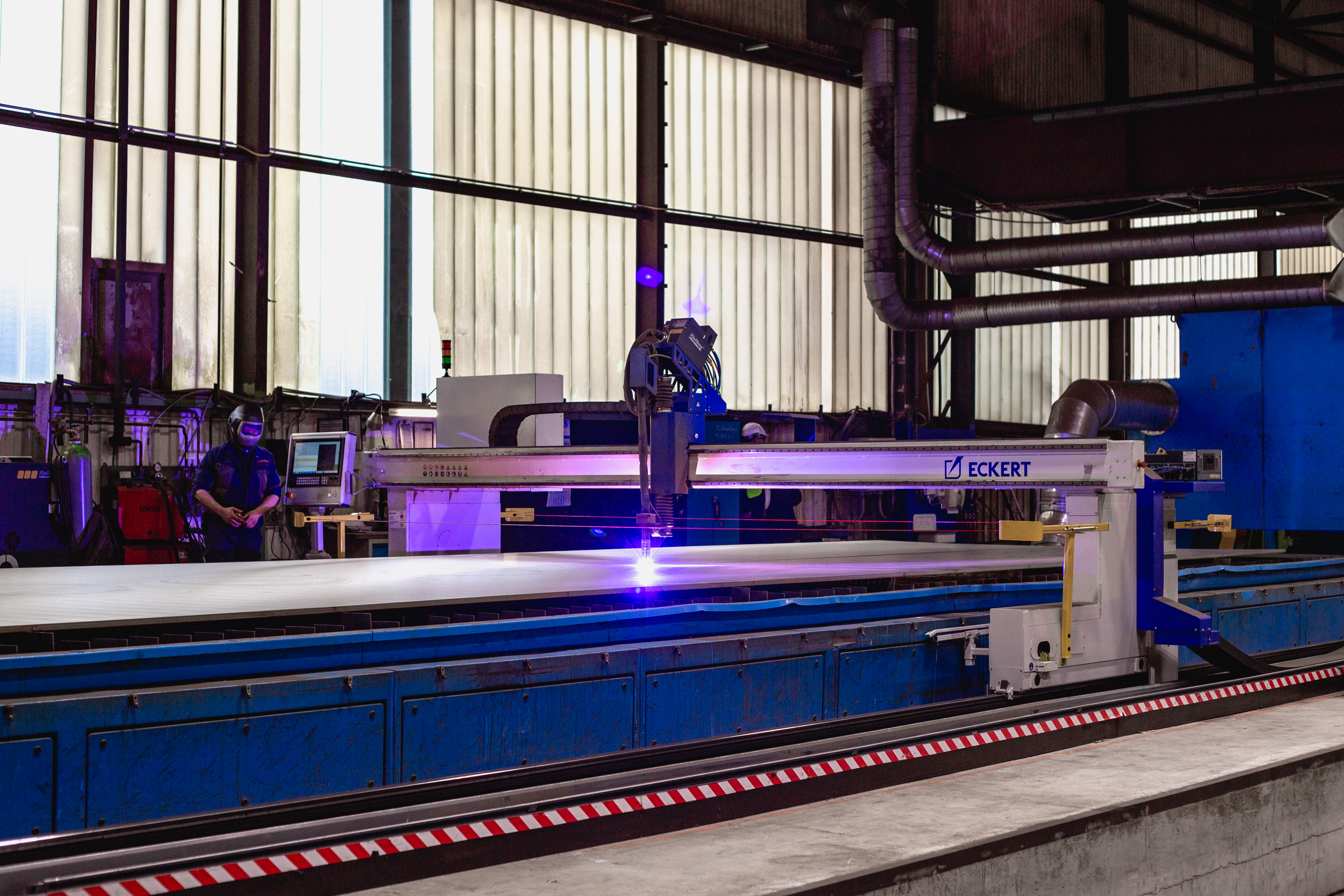

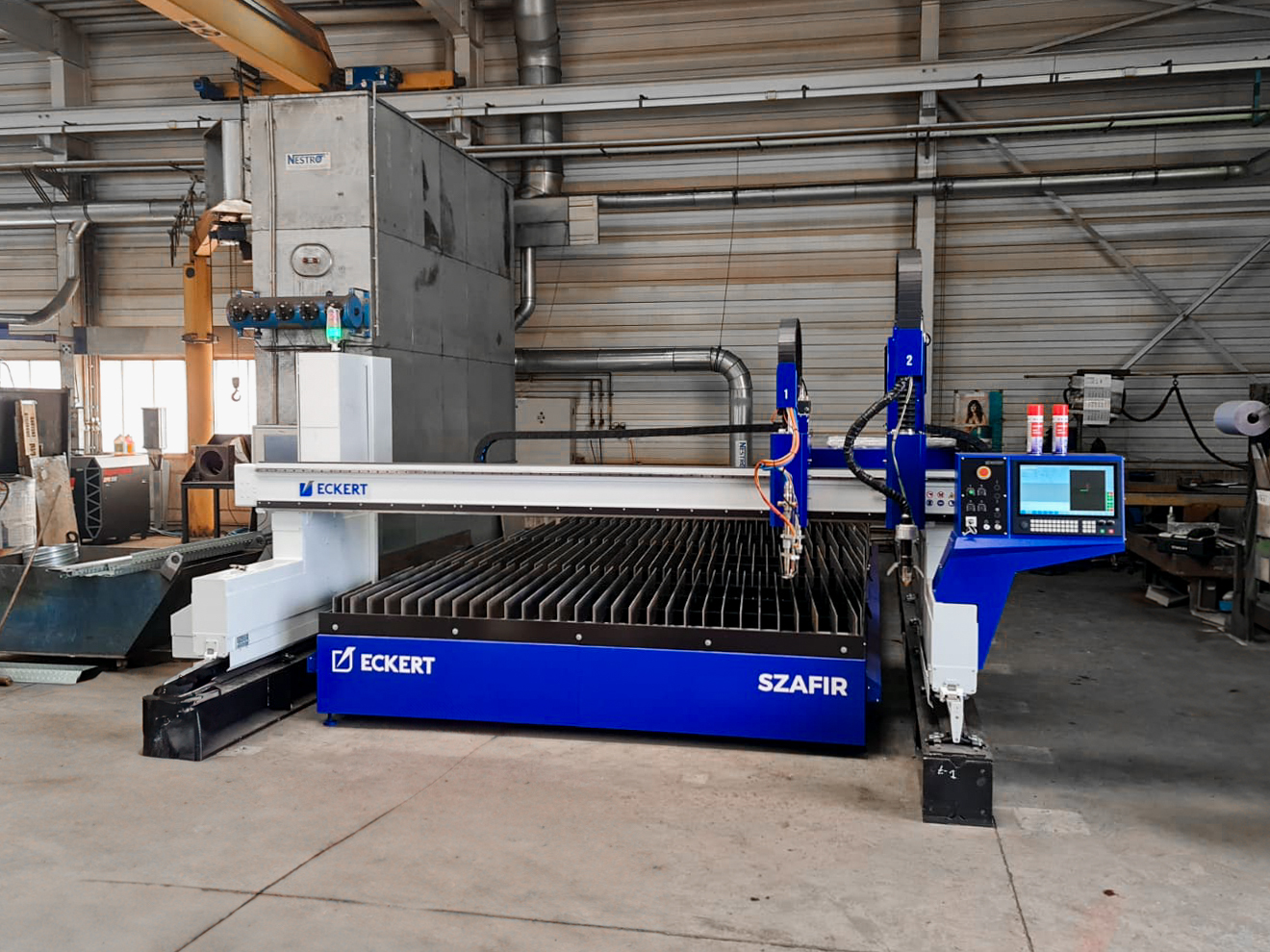

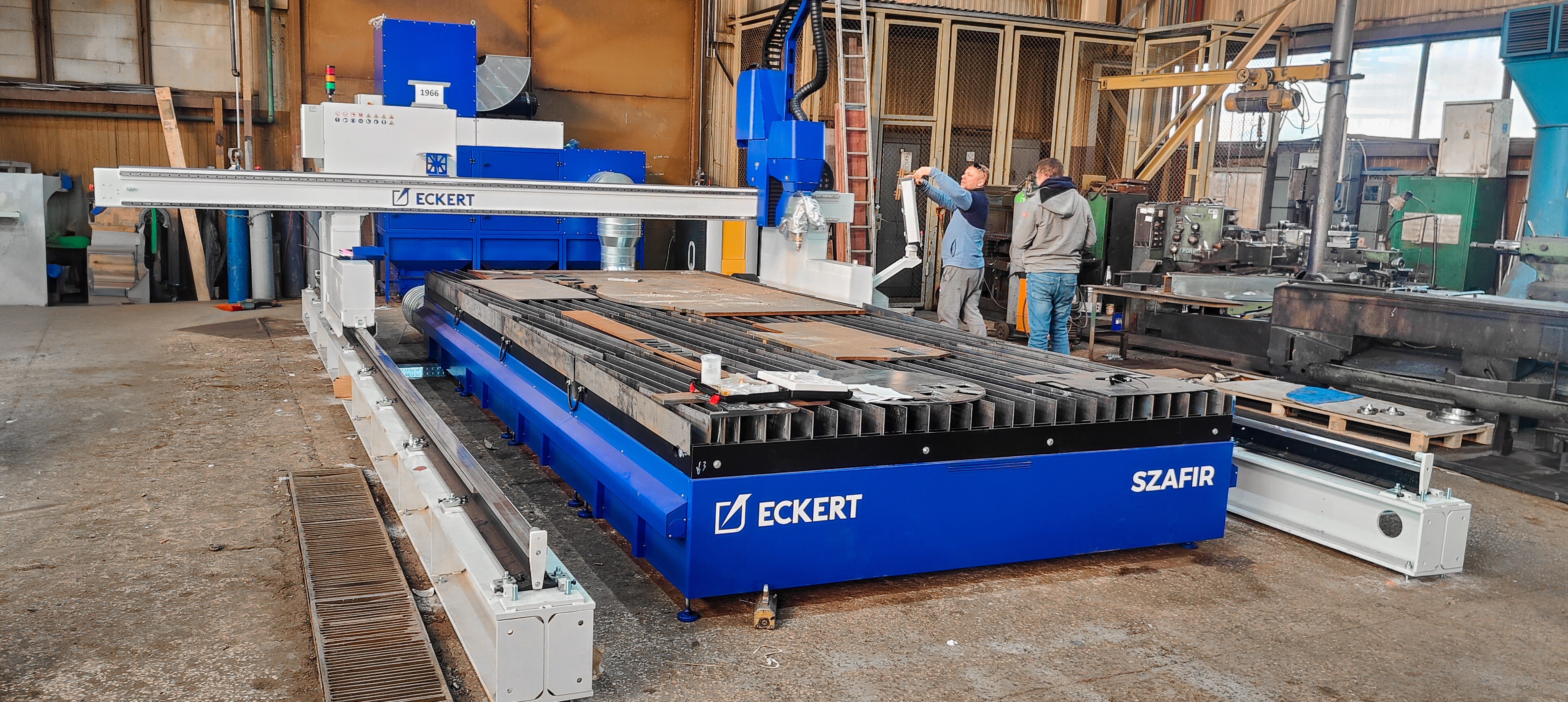

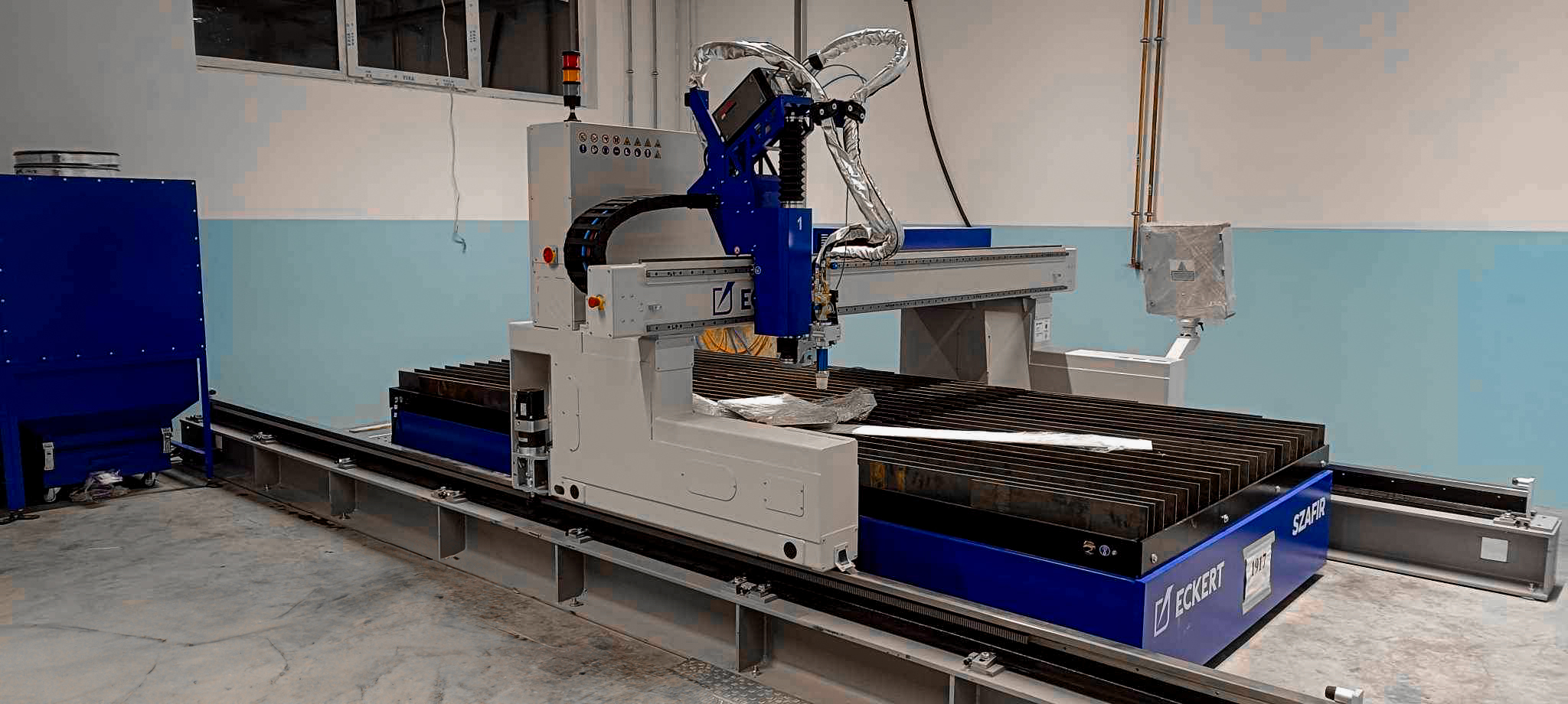

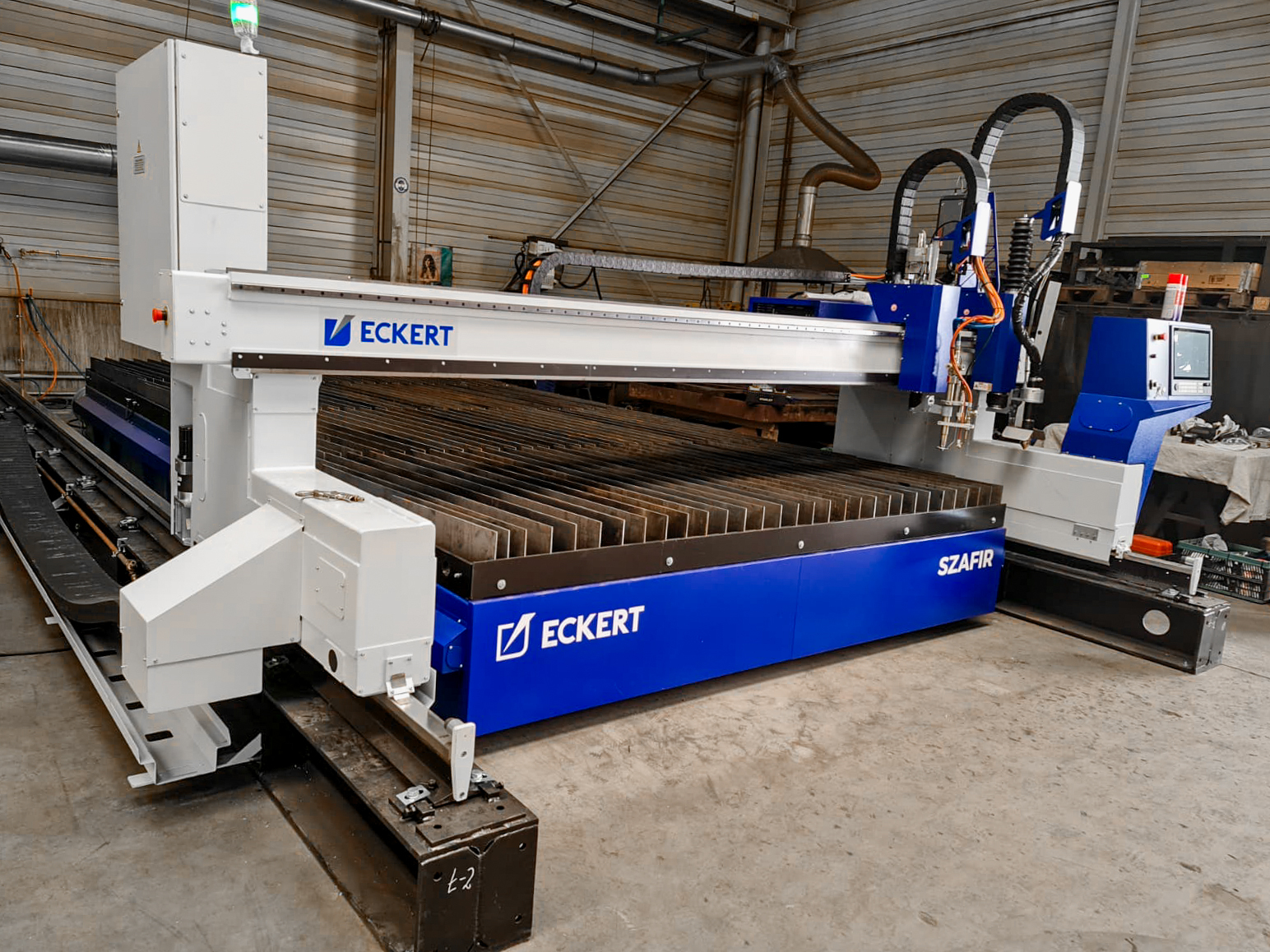

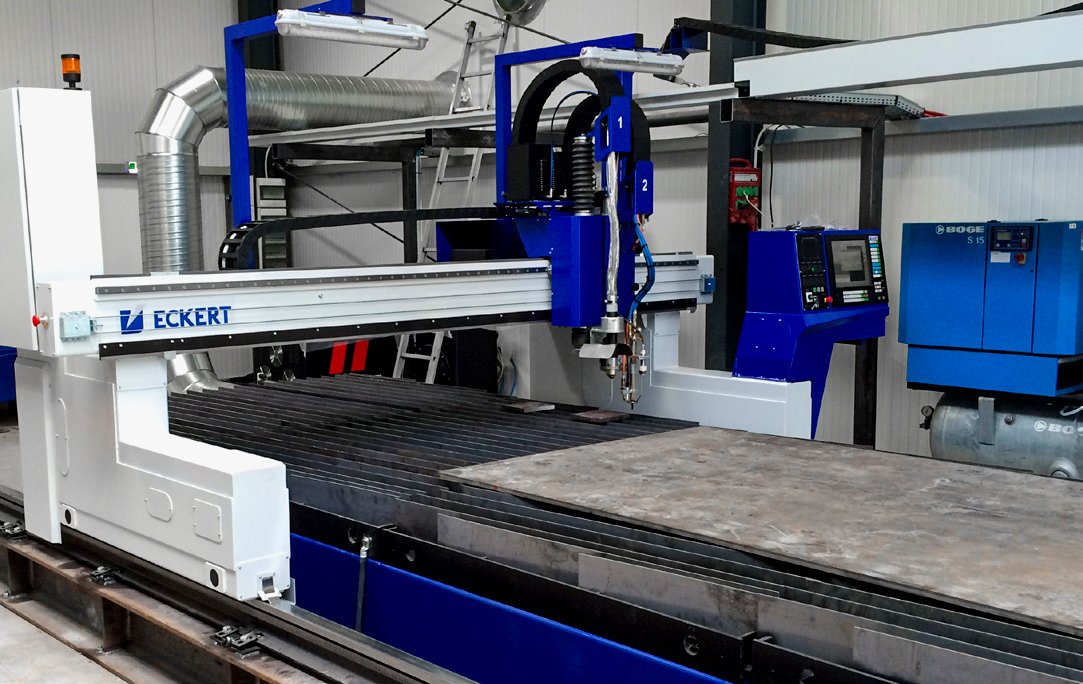

Sapphire skärmaskin är avsedd för arbete under mycket krävande produktionsförhållandena. Den är lämplig för treskiftsarbete och garanterar högkvalitativ bearbetning för att tillgodose dina krav samtidigt som effektiviteten hålls på en hög nivå. Sapphire kännetecknas av en stabil konstruktion och många  tekniska lösningar som garanterar en felfri användning.

Sapphire, som är en optimal lösning för den tunga industrin, är populär bland maskintillverkare, skeppsvarv och bland dem som värdesätter effektivitet och tillförlitlighet. Med tanke på ett brett spektrum av applikationer (plasma och oxygenskärning, plasmamärkning, stansmärkning, borrning) är maskinen ett mångsidigt verktyg skapat för att möta även de mest krävande kundernas förväntningar. Sapphire skärmaskin har använts i mer än 400 industrianläggningar där den bevisar sin excellens.

Huvudfunktioner

    • hög dynamik och precision vid automatiserad 2D/3D-skärning av plåtar, rör och balkar
    • förmåga att bearbeta plåtar med en tjocklek på upp till 200 mm
    • utökad bas av fördefinierade skärparametrar
    • obegränsad möjlighet att öka längden på arbetsområdet

Maskinfunktioner

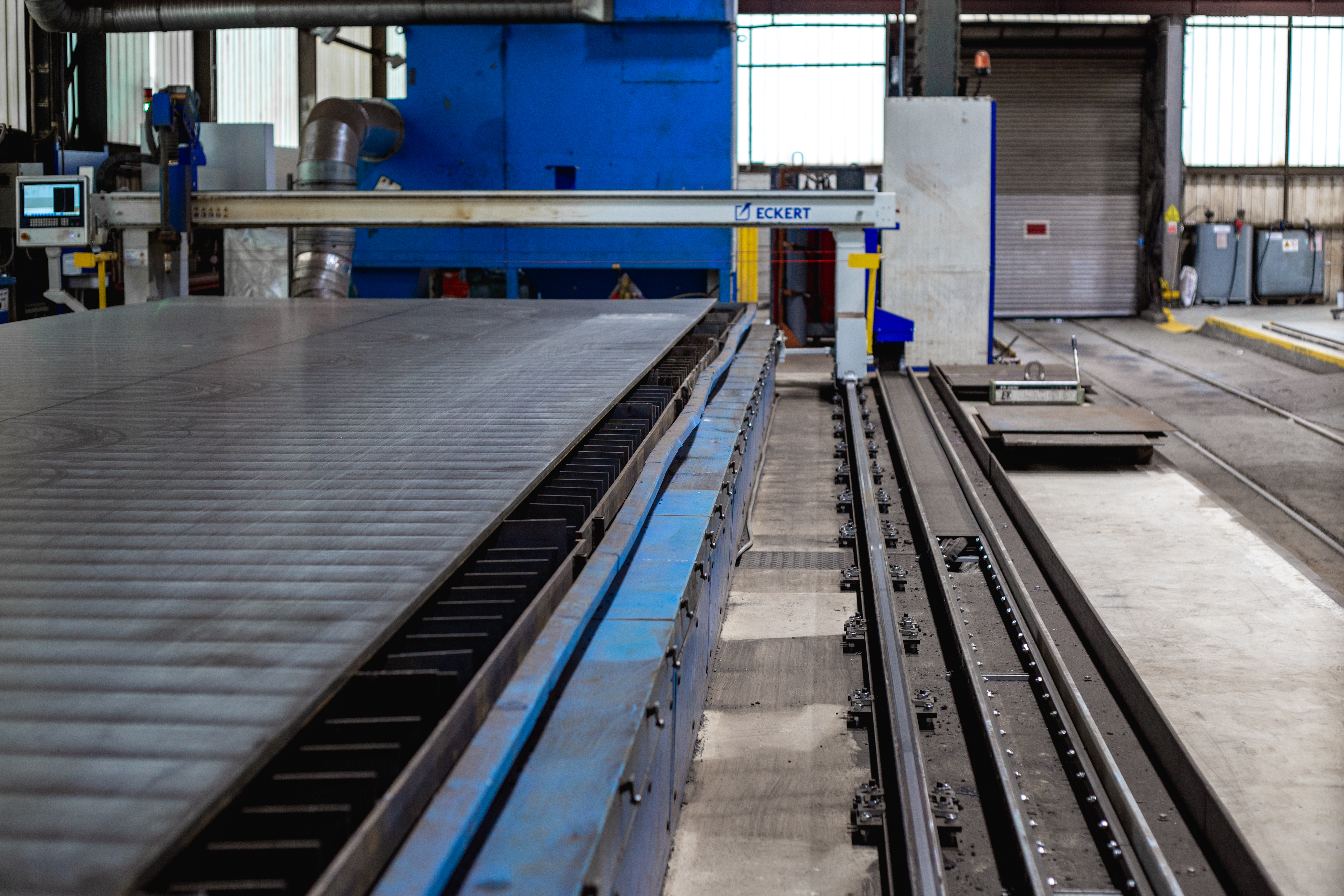

Utsugsbord

Utsugsbord

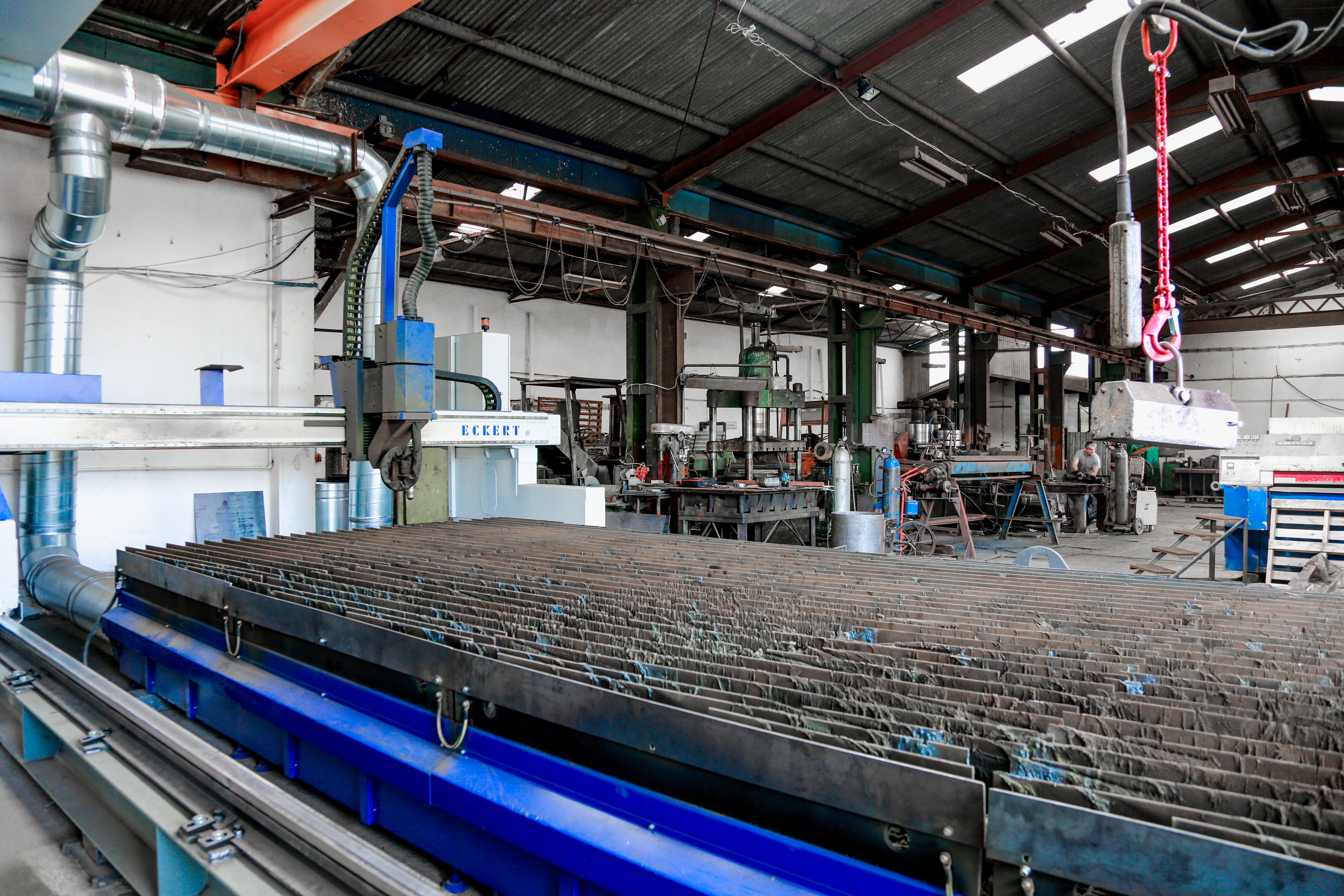

Modulära utsugbord ger effektiv rökutsug under skärprocessen. Skärmaskinen har implementerats med en fristående konstruktion som bas för ramen med utbytbara galler. En sådan konstruktion ger bästa möjliga säkerhet och prestanda för bordet. Skärbordet är försett med ett intelligent system för rökutsug från skärområdet. Varje sektion består av en bärande struktur med utloppskanaler, diagonalband, skrotbehållare och pneumatiskt styrda kanaler.

Konstruktion

Konstruktion

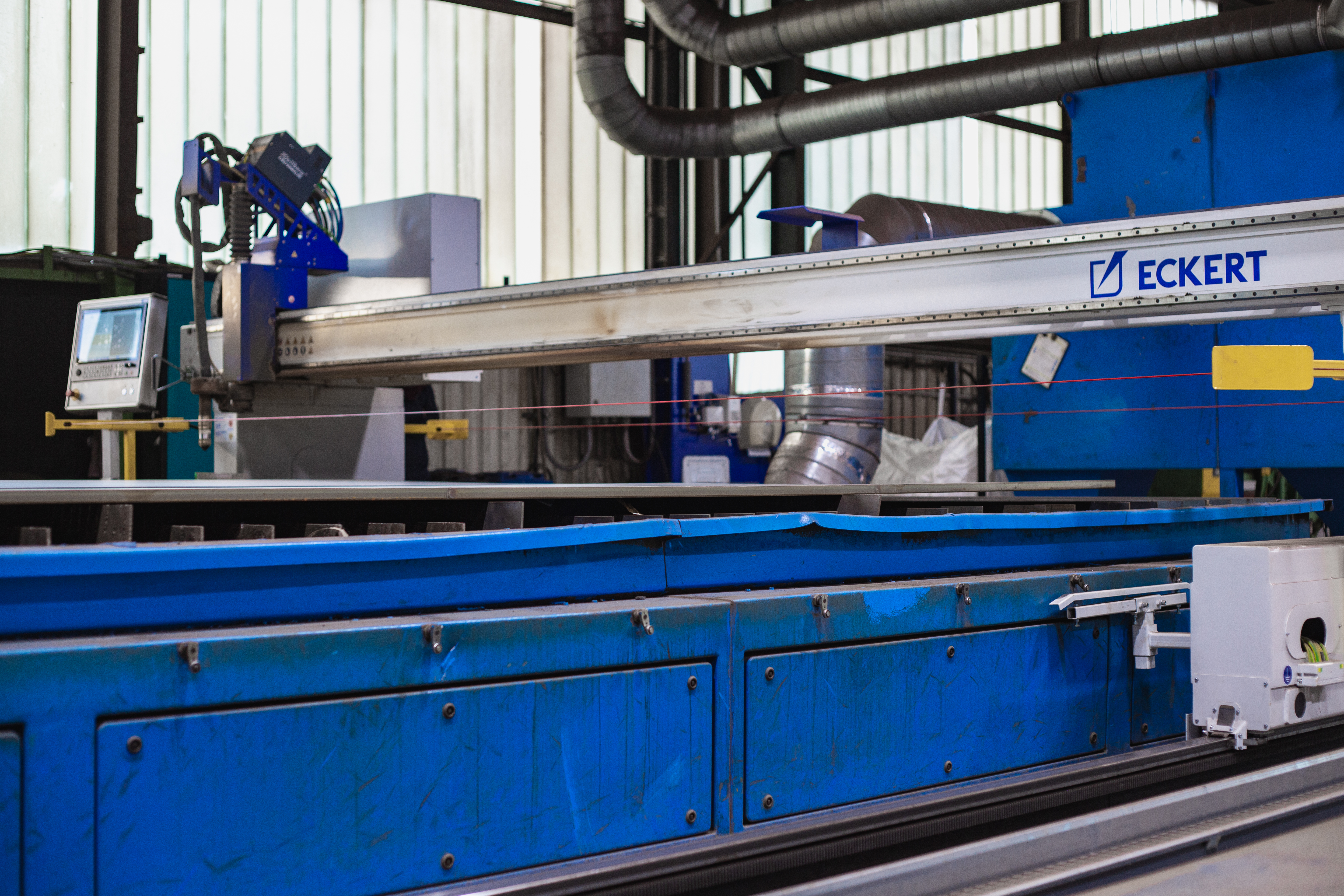

Portalens konstruktion är baserad på svetsade stålbalkar som tack vare spänningsavlastning har hög styvhet samtidigt som massan är relativt liten. Tillämpade konstruktionslösningar säkerställer stabilitet i maskinens geometri så att den inte feljusteras under stora mass- eller värmebelastningar. Detta garanterar hög processäkerhet även för företag med treskiftsarbete.

ECS 872 kontrollpanel

ECS 872 kontrollpanel

ECS872 manöverpanelen är en högkvalitativ industriell styrenhet, utrustad med pekskärm där nyckelkomponenter och konstruktionen tål tuffa produktionsförutsättningar för att uppnå felfri drift. Den egenutvecklade programvarans höga prestanda och det intuitiva användargränssnittet gör att maskinens kapacitet kan utnyttjas fullt ut.

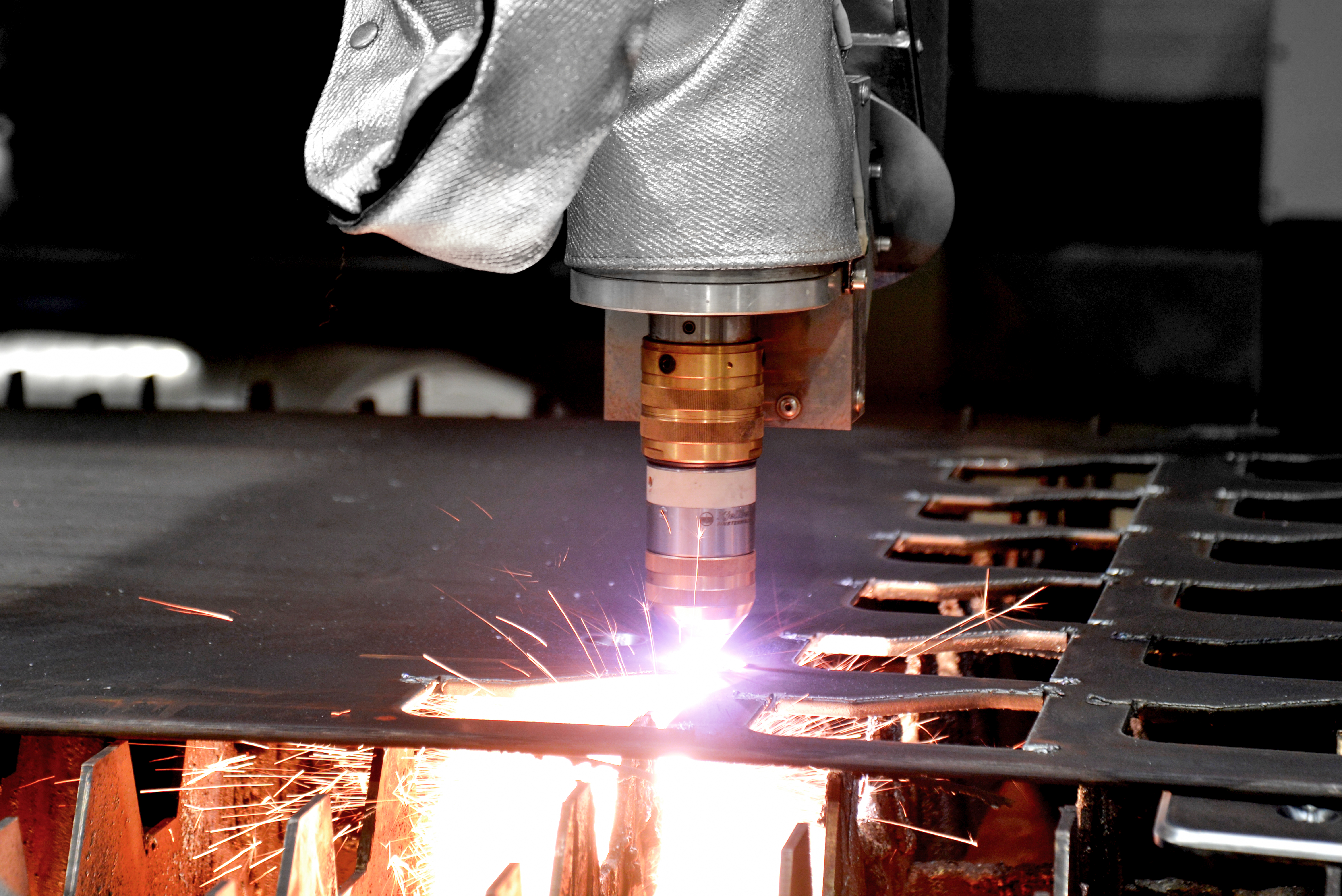

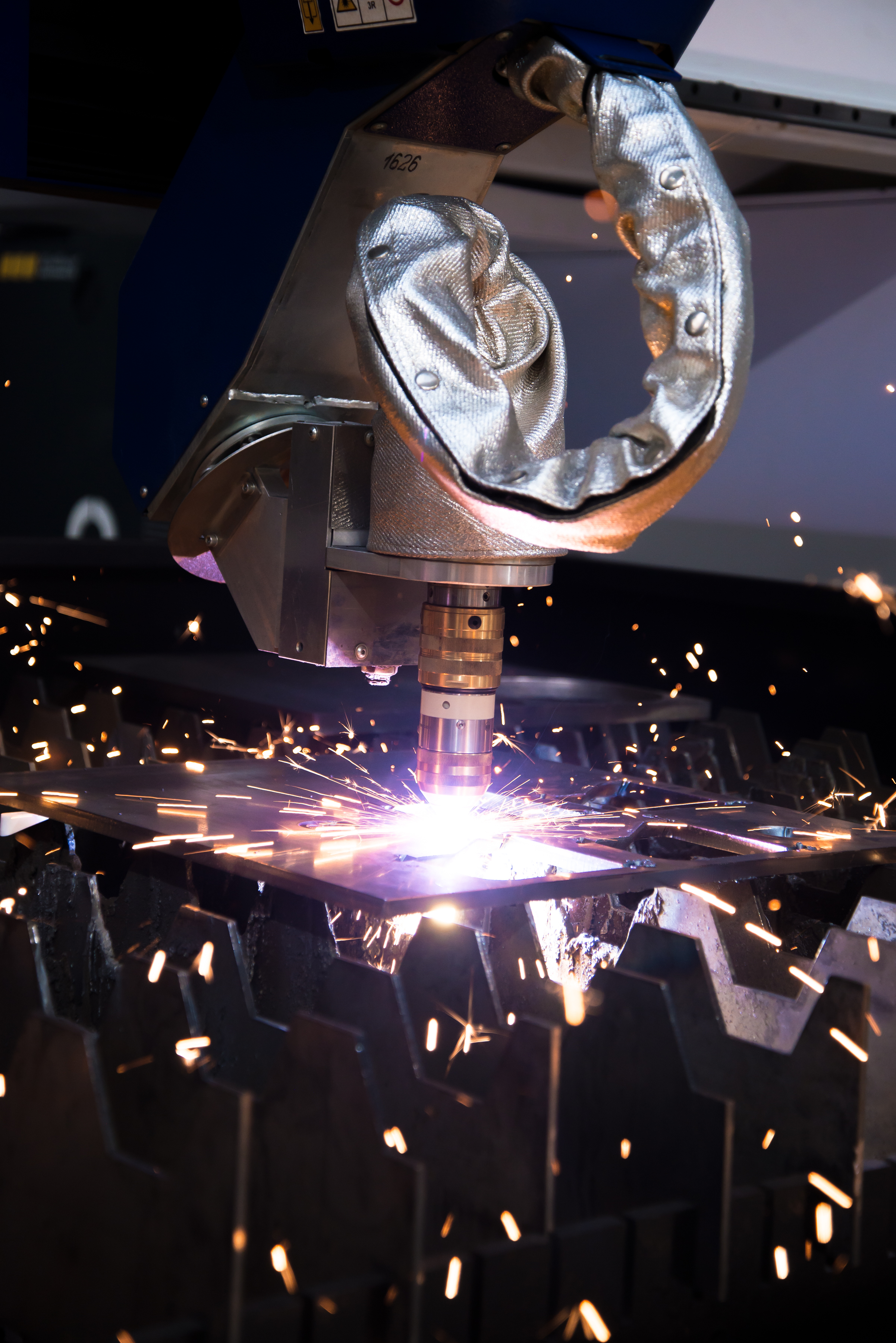

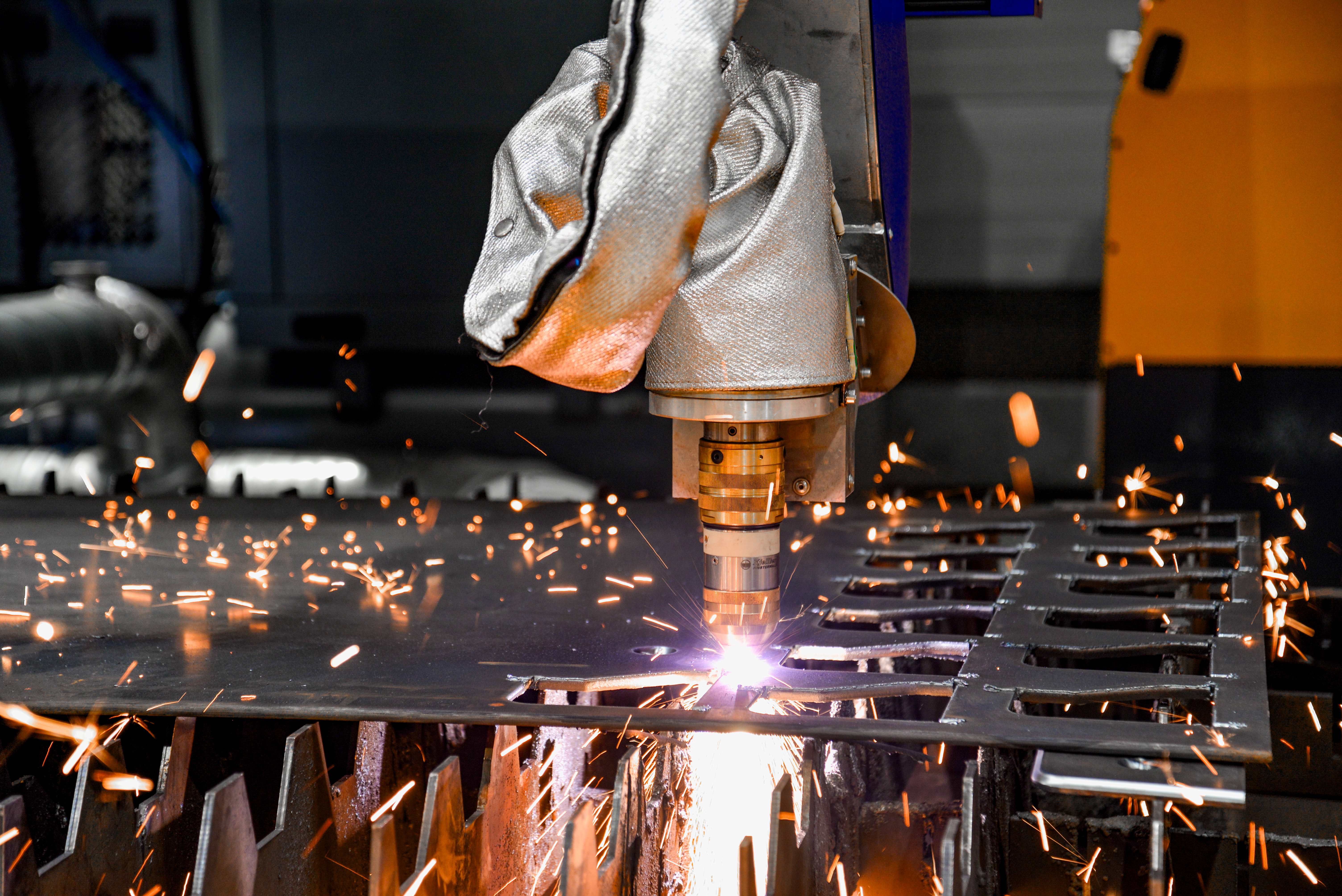

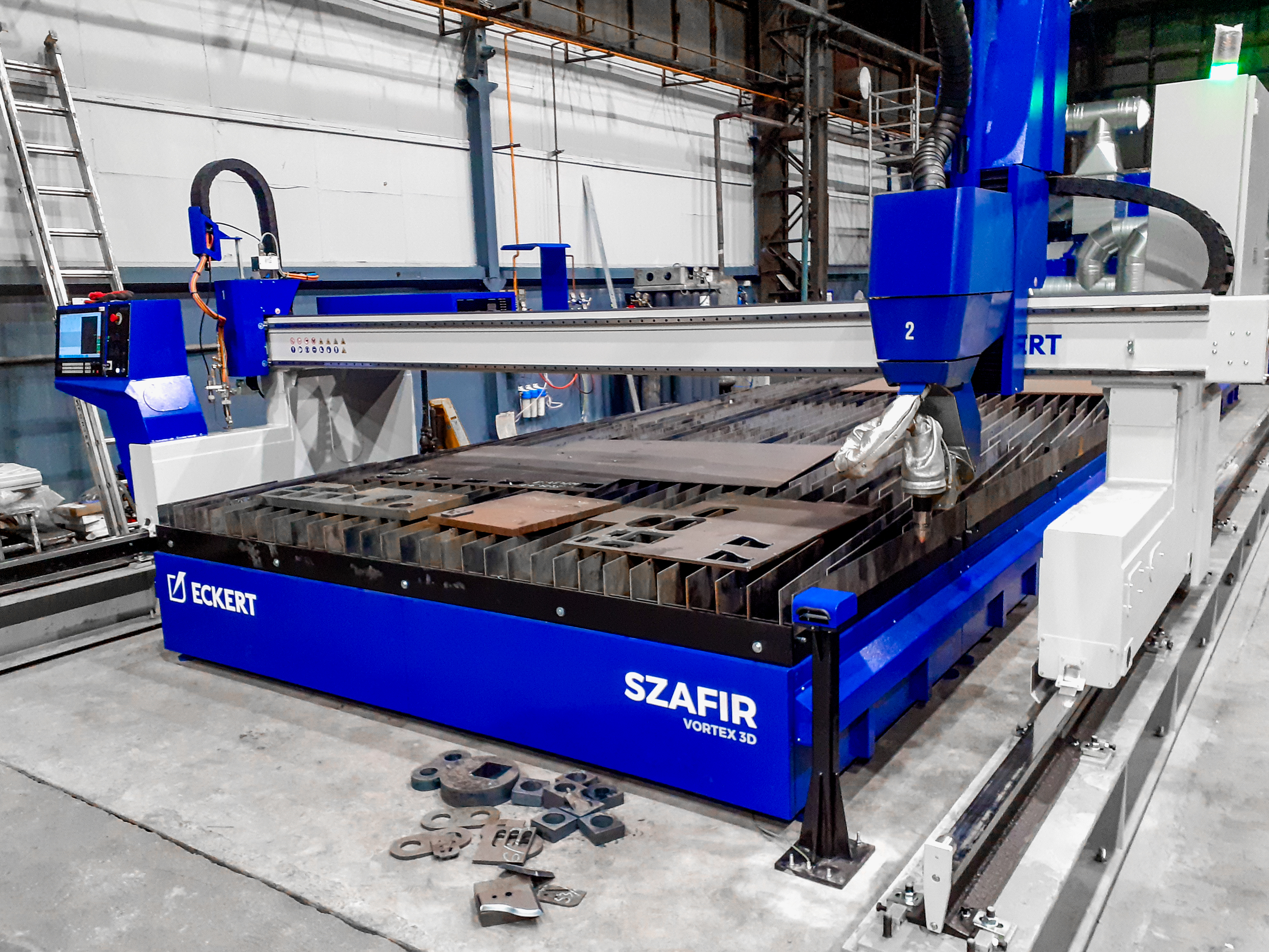

Vortex 3D Head

Vortex 3D Head

Det helautomatiska plasmaskärhuvudet ger mycket exakt fasning och avfasning i en enda skärprocess. Rotationsvinkel +/- 540° och fasvinkel +/- 52° gör vår skärmaskin till ett universellt verktyg som kan arbeta i tre dimensioner tillsammans med förberedande svetsfaser på Y, V och K. Vortex 3D-skärhuvud är utrustat med sensorer: antikollision, elektrisk/mekanisk beröring och höjdsensor. Detta gör det möjligt att använda tekniker som t.ex: Contour Cut®, Contour Cut Speed®, Diameter Pro® och True Hole®.

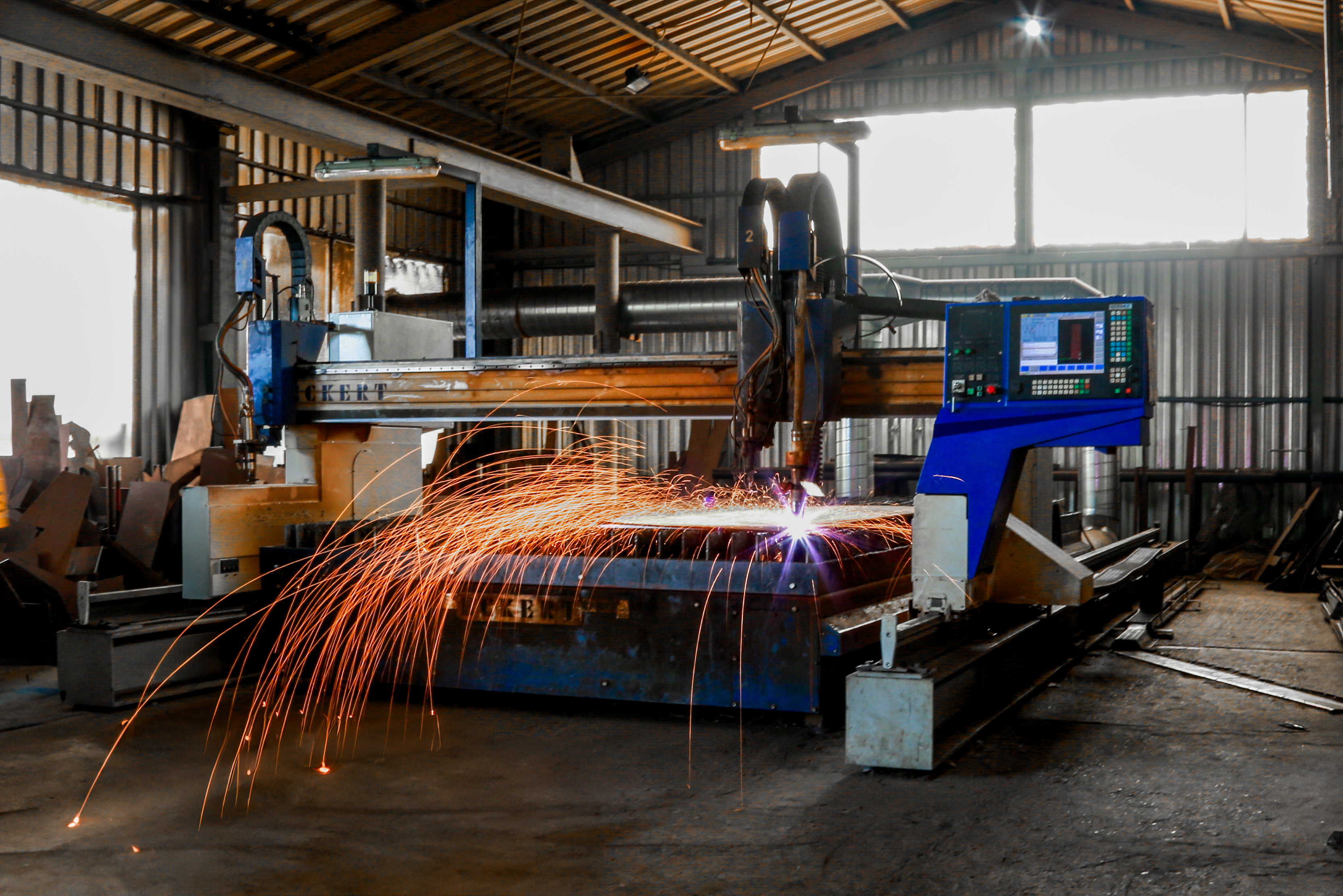

Oxygengasbrännare

Oxygengasbrännare

Oxygenbrännaren är en skärlösning avsedd för skärning av lågkolhaltigt och låglegerat konstruktionsstål. Den kan bearbeta ett brett spektrum av materialtjocklekar. Brännaren är utrustad med höjdsensor, automatisk tändning och möjlighet till manuell vinkelinställning.

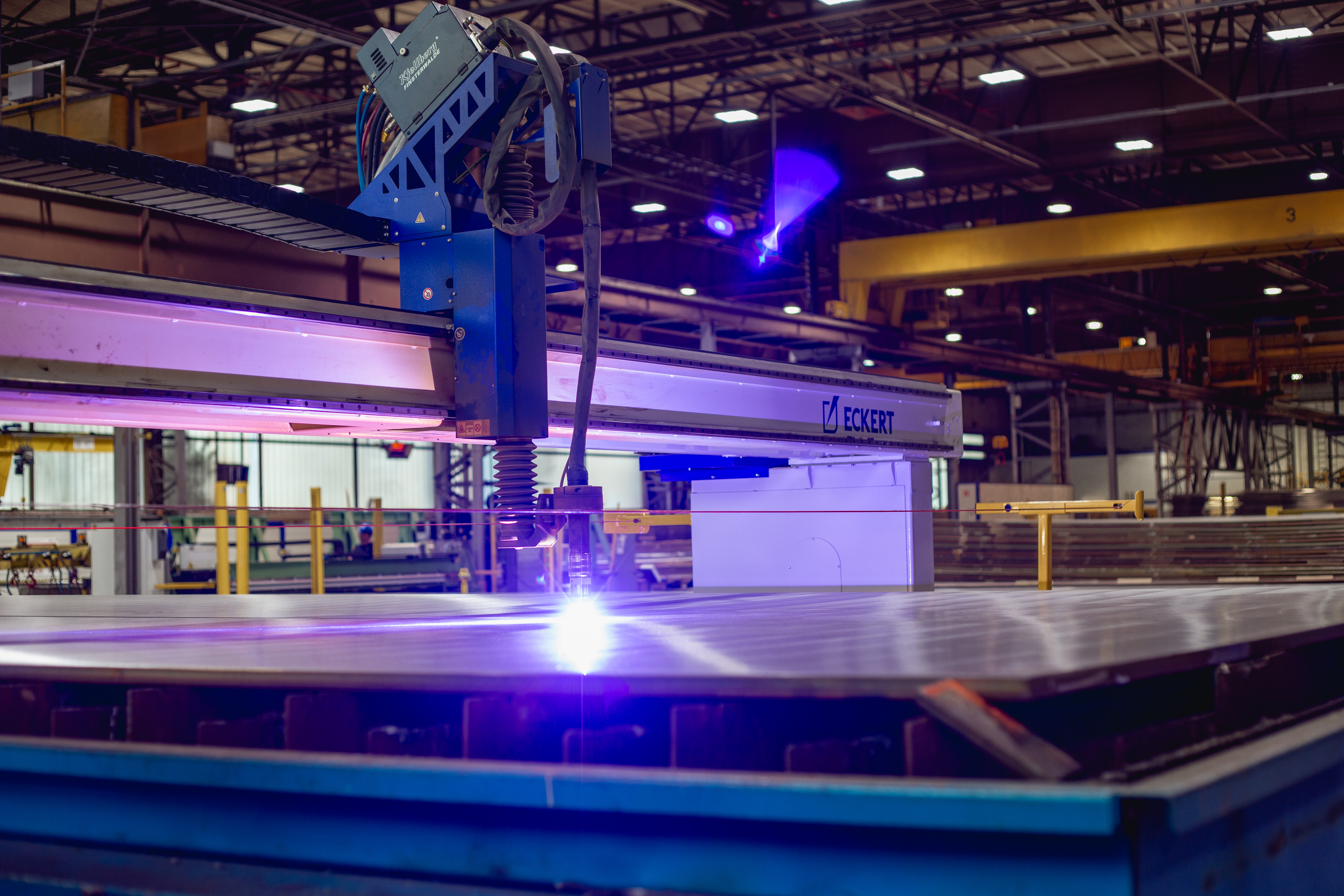

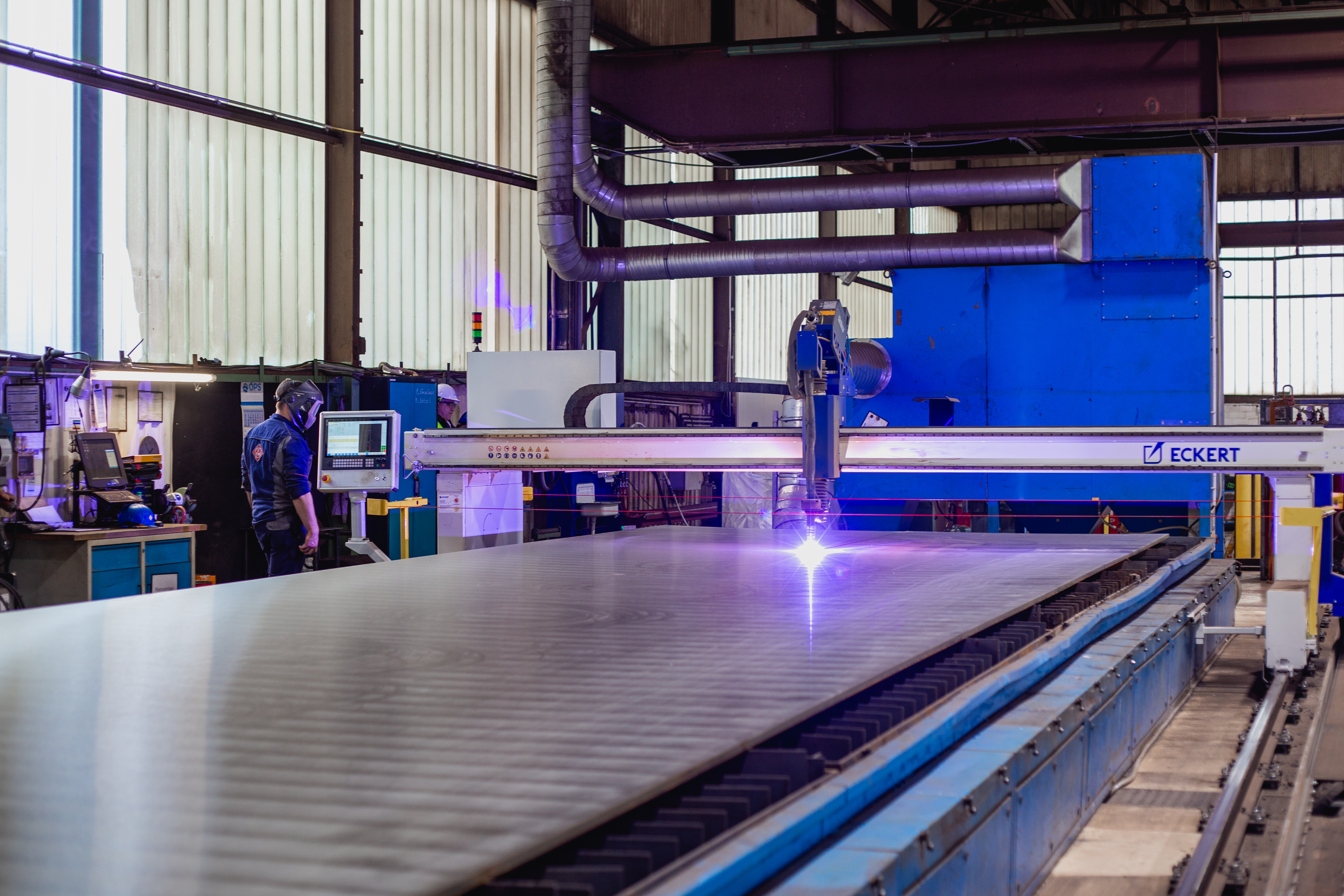

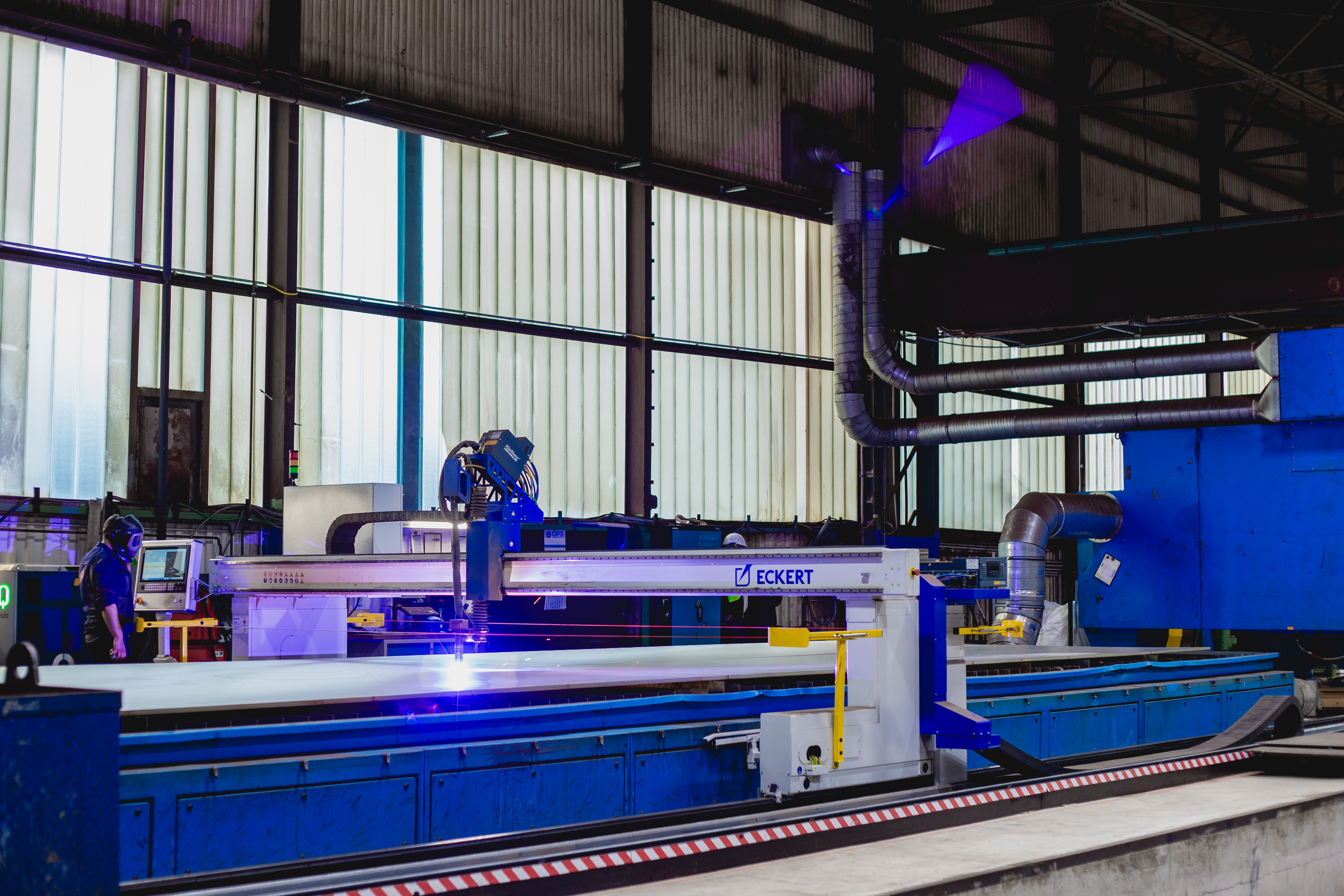

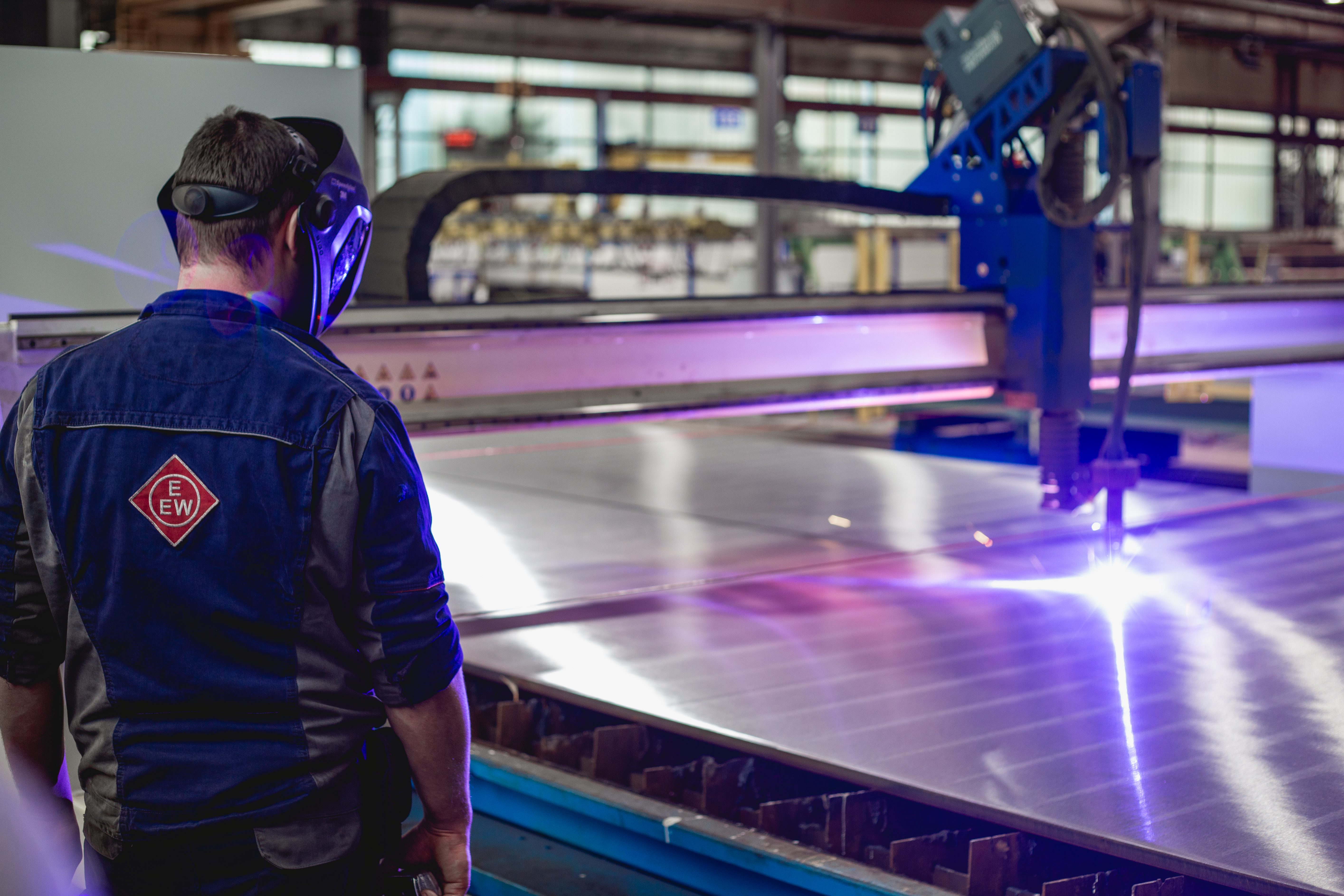

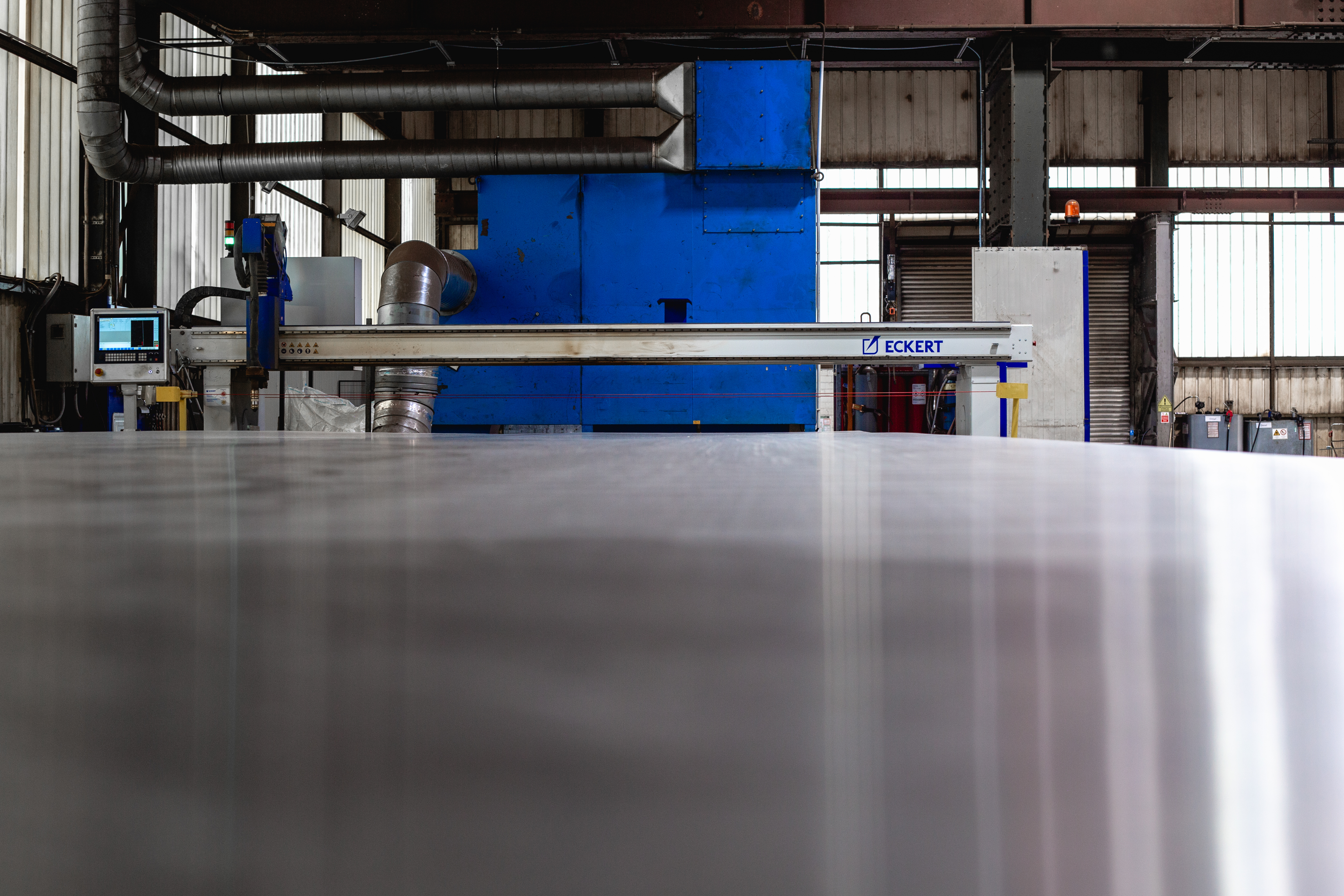

HD 3000 Brännarskärhållare

HD 3000 Brännarskärhållare

Brännarskärhållare HD3000 möjliggör fullt utnyttjande av de moderna plasmabrännarna. Med hjälp av kulskruvsväxeln och servomotorn med högt vridmoment får man en unik drivning och support som leder till upplösning i Z-axlarna, vilket ger mer dynamik och ökad noggrannhet i brännarstyrningen. Detta garanterar det perfekta avståndet mellan skärhuvudet och materialet för maximal skärkvalitet. Brännarskärhållare HD3000 är utrustad med sensorer: antikollision, elektrisk/mekanisk beröring och höjdsensor. Detta gör det möjligt att använda tekniker som t.ex: Contour Cut®, Contour Cut Speed®, Diameter Pro® och True Hole®.



Vill du veta mer?

Vill du veta mer?

Kontakta oss
Maskinalternativlista
  • Vortex 3D FL-huvud
  • Automatiskt pallbord
  • Märkning av stansar
  • ESR-system
  • Filterutsugssystem för rökgaser, stoft & metallpartiklar
  • Borrning
  • Plasmamärkning
  • Förlängning av portalbron
Galleri

Teknisk data

Modell Sapphire
Drivsystem Servo AC
Skärbredd 1500-7000 mm
Standardarbetslängd Från 1500 mm
Positioneringshastighet 25000 mm/min
Skärtjocklek to 200 mm
Skärkvalitet PN-EN ISO 9013
Positioneringsnoggrannhet PN-EN 28206
Skärbordshöjd 740-760 mm

Standard plasmaströmkällor

Hypertherm Max. håltagning Max. från kant
Powermax 45 SYNC 12 mm 29 mm
Powermax 65 SYNC 16 mm 32 mm
Powermax 85 SYNC 20 mm 38 mm
Powermax 105 SYNC 22 mm 50 mm
Powermax 125 25 mm 57 mm
MaxPRO 200 32 mm 75 mm
HPR 400 XD 50 mm 80 mm
HPR 800 XD 50 mm 80 mm
XPR 170 40 mm 60 mm
XPR 300 50 mm 80 mm
XPR 460 64 mm 102 mm



Kjellberg Max. håltagning Max. från kant
CutFire 100i 20 mm 40 mm
K200 35 mm 60 mm
HiFocus 161i Neo 30 mm 50 mm
HiFocus 280i Neo 40 mm 70 mm
HiFocus 360i Neo 50 mm 80 mm
HiFocus 440i Neo 50 mm 120 mm
HiFocus 600i Neo 80 mm 160 mm
SmartFocus 130 25 mm 40 mm
SmartFocus 170 30 mm 50 mm
SmartFocus 200 30 mm 60 mm
SmartFocus 300 40 mm 80 mm
SmartFocus 400 50 mm 100 mm
Q1500 30 mm 60 mm
Q3000 50 mm 80 mm
Q4500 50 mm 120 mm



Thermal Dynamics Max. håltagning Max. från kant
UltraCut 130 XT 25 mm 40 mm
UltraCut 200 XT 40 mm 65 mm
UltraCut 300 XT 45 mm 75 mm
UltraCut 400 XT 50 mm 90 mm

De angivna uppgifterna beror på materialet och dess struktur. Förmågan att tränga igenom beror på material, tjocklek samt höjdsensor och drivsystem.

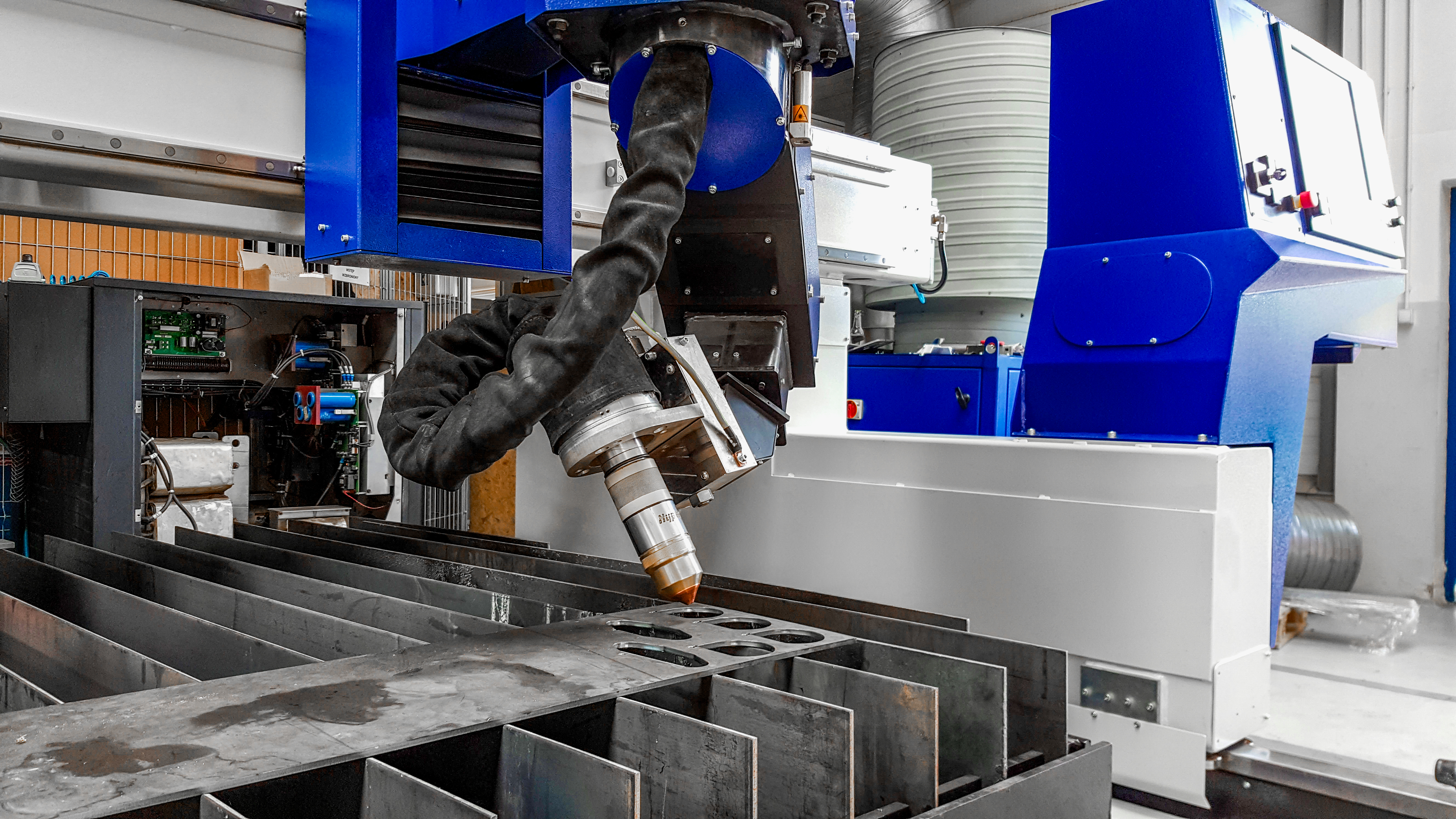

Vortex 3D FL-huvud

Det helautomatiska plasmaskärhuvudet möjliggör mycket exakt fasning och avfasning i en enda plåtskärningsprocess. Rotationsvinkel +/- 540° och möjlighet att vinkla brännarhuvudet +/- 52° gör vår skärmaskin till ett universellt verktyg som kan arbeta i tre dimensioner tillsammans med att förbereda svetsfaser på Y, V och K. Vortex 3D-skärhuvud är utrustat med sensorer: antikollision, elektrisk/mekanisk beröring och höjdsensor. Detta gör det möjligt att använda tekniker som t.ex: Contour Cut®, Contour Cut Speed®, Diameter Pro® och True Hole®.

Automatiskt pallbord

Automatiskt växelbord som består av två arbetsområden som gör det möjligt att växelvis gå in i och ut ur arbetsområdet, vilket möjliggör avlastning av färdiga element och lastning av nytt material. Växelbordet är utrustat med en bandmatare som samlar upp element som är för små för att hållas kvar på gallret. Bordet är utrustat med säkerhetslasergrindar för att uppnå den nödvändiga arbetssäkerhet.

Märkning av stansar

Stansmärkningsenheten är monterad på ett speciellt stöd. Märkningssystemet applicerar permanent textinskriptionen på plåtmetaller. Märkningen utförs av den härdade nålen som stansar på det markerade området.

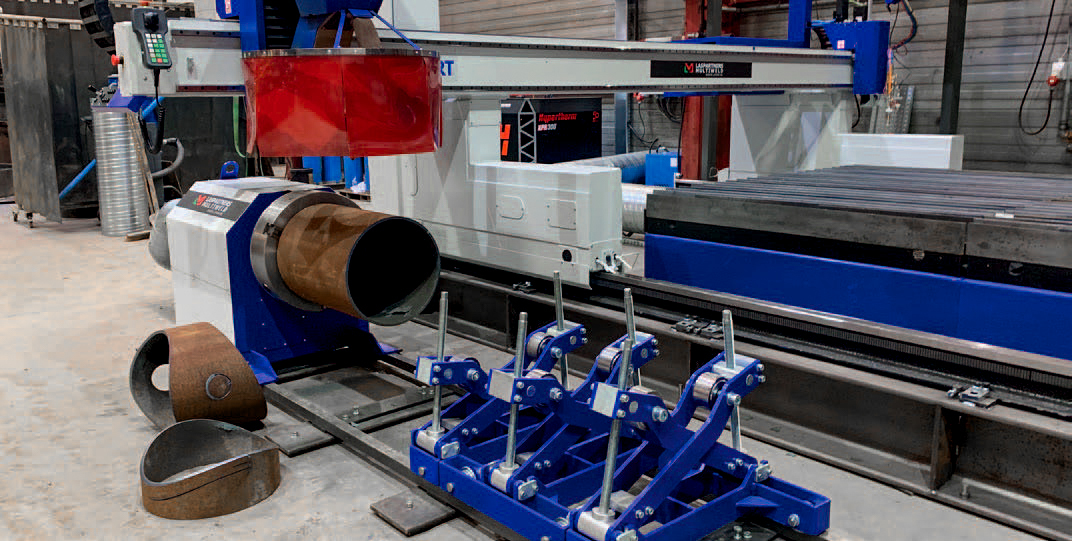

ESR-system

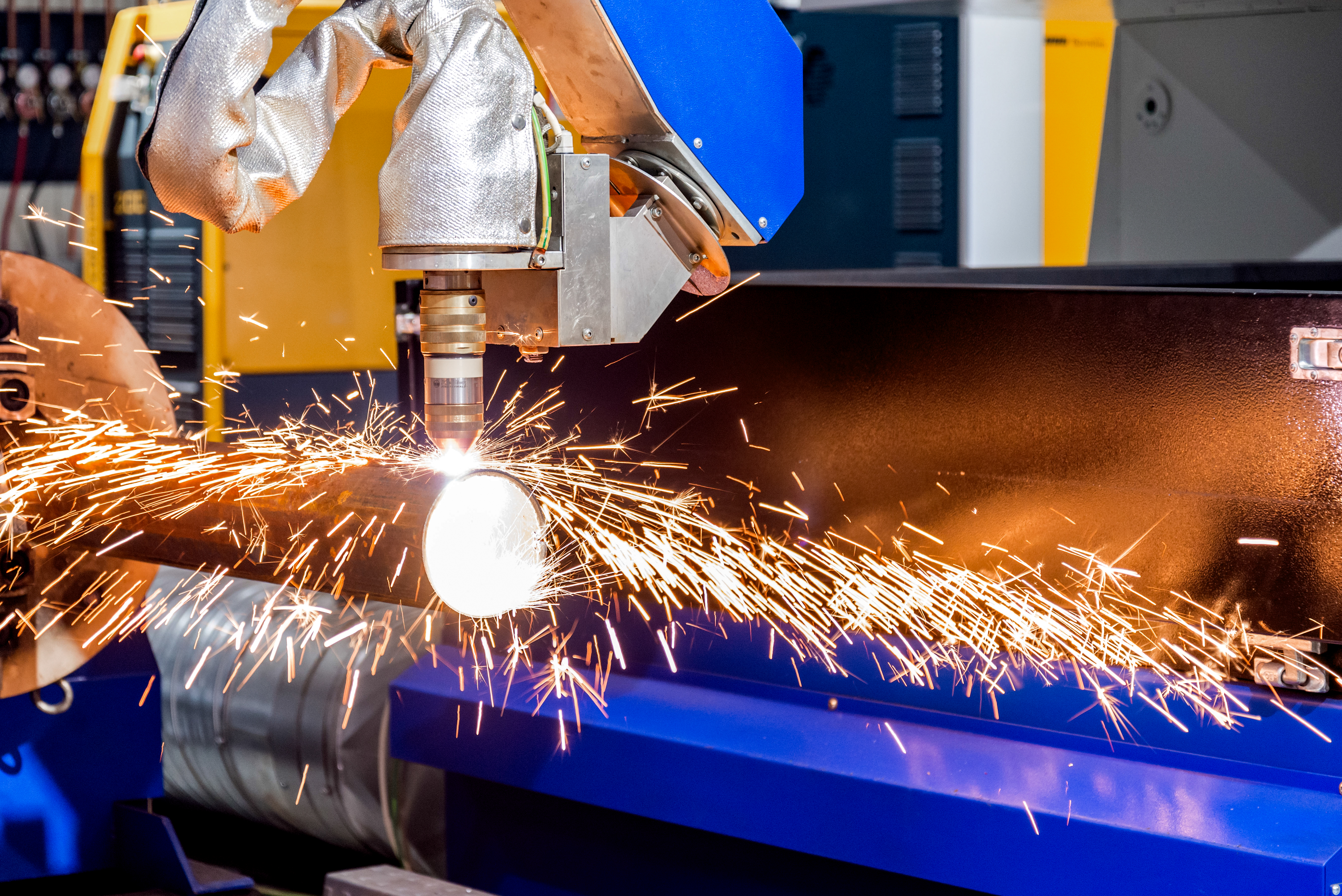

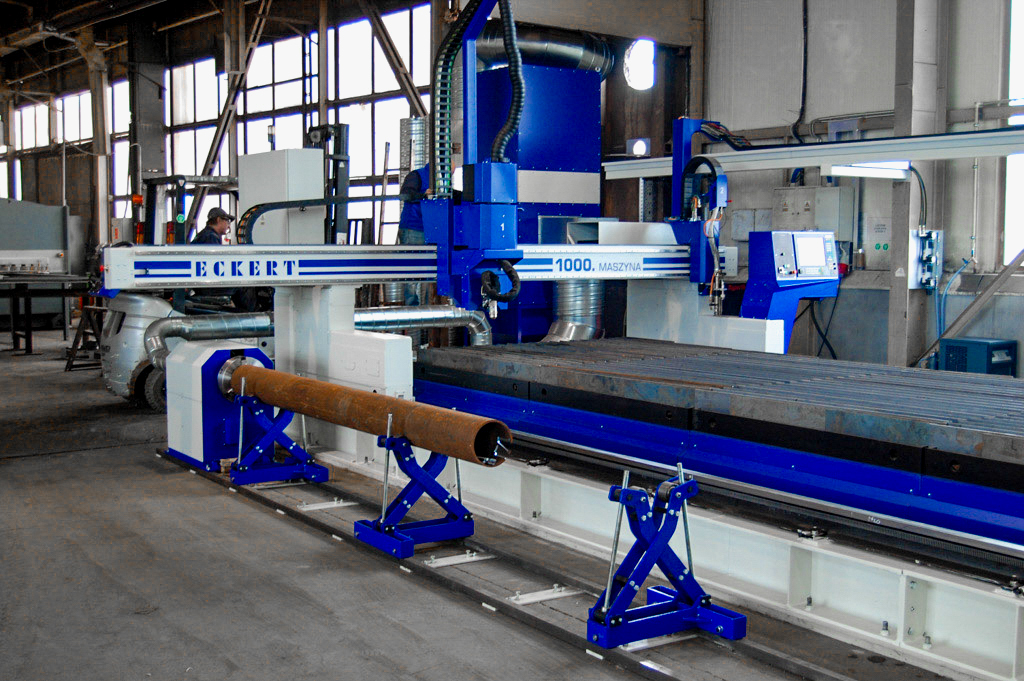

Tillvalutrustning som kan arbeta utanför skärmaskinens normala arbetsområde och använda befintligt plasma- eller oxygengashuvud. Den extra förlängning av portalen möjliggör manövrering av vagnen över rotatorn som styr rörets rörelseriktning. Rotatorn är utrustad med en specialväxel med roterande huvud för skärning av rör med en diameter på 50-900 mm.

Filterutsugssystem för rökgaser, stoft & metallpartiklar

Filterutsugssystem används för att eliminera potentiellt farliga rök- och stoftprodukter från termisk skärning. Eckert Cutting erbjuder modeller med en filteryta på mellan 80 och 240 m2 och en verkningsgrad på upp till 15.000 m3/h. Ett gnistsläckningssystem (tillval) garanterar att glöden dämpas och ger längre livslängd för filterpatronerna.

Borrning

Borrenheten används för punktborrning i detaljer som förberedelse för gängning. I många tillverkningsföretag har den framgångsrikt ersatt den manuella punktborrningen som utfördes till en hög kostnad då den är tidskrävande.

Plasmamärkning

Märkning av linjer, gravering och former på metallplåten - underlättar svetsning och formning enligt specificerade former. Märkning används också i teknisk dokumentation för spårbarhet av vissa detaljer, vilket är ett krav enligt standarden DIN-EN 1090.

Förlängning av portalbron

Portalbroförlängningen breddar bearbetningsmöjligheterna för stora detaljer som placeras i det förlängda området utanför rälsen . För snabb och enkel justering är det utökade området utrustat med en extra fjärrkontroll med alla nödvändiga funktioner.
